Порядовка установки печи с лежанкой

Печи с лежанкой

Печи с лежанкой берут свое начало еще из Руси: это был единственный нормальный и относительно безопасный способ согреть избу.

На сегодняшний день уже многое изменилось: способов получить тепло в загородном доме множество, но некоторые люди, желая иметь особенный интерьер, устанавливают такие печи в своем доме. Перед тем как установить такую печь в своей постройке, необходимо четко осознавать, что постройка подобного рода должна отвечать всем пожарным нормам, в противном случае никто не будет застрахован от возникновения неблагоприятной ситуации. Сегодня появляется все больше людей, которые желают, чтобы у них была установлена либо русская печь с лежанкой или же шведка с лежанкой в своем загородном доме. Порядовка печи с лежанкой имеет свои особенности. Такая печь бывает 2-х видов: русская и шведка.

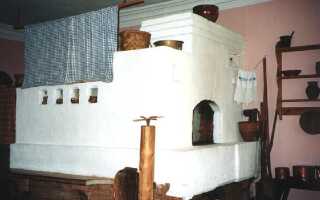

Пример печи с лежанкой

Фундамент для печи с лежанкой должен быть около 10 см.

Русская печь в отличие от шведки имеет достаточно большие габариты и сравнительно маленький КПД. Поэтому сегодня русская пользуется меньшим спросом. Кроме того, говоря про шведку с лежанкой, стоит рассказать о ее преимуществе: она способна обогреть относительно большое помещение, приблизительно в 40 м². Лежанка, которая обязательно должна присутствовать в устройстве такой печи, может помочь расслабиться человеку после долго и изнурительного трудового дня. Кроме того, печь шведка может использоваться не только для этого: на ней можно сушить овощи, фрукты.

Вернуться к оглавлению

Инструкция возведения

Обыкновенная русская печь (без печурок и с печурками) и щиток

Обыкновенная русская печь (без печурок и с печурками) и щиток: а — без печурок; б — с печурками; в — разрезы печи; 1— подпечье; 2— ниша; 3— шесток; 4—душник; 5—щиток (чело); 5— задвижки; 7— дымовая труба; 8— перекрыша горнила; 9— заслонка; 10— устье; 11— разделка; 12, 13— печурка; 14— порожек; 15— засыпка; 16— свод; 17— топливник (горнило); 18— под; 19— щеки; 20— порсок; 21— подшесток; 22— арка подшестка; 23— топочный проем; 24— арка топочного проема; 25—хайло; 25—свод подпечья; 27—уступ кладки; 25—канал душника; 29— устье дымовой трубы.

Рассмотрим более подробно инструкцию возведения подобной печи своими руками. Разумеется, что устройство подобное печи очень непростое. Если вы не уверены в своих силах, то лучше предоставить работу специалистам. Перед тем как начать непосредственно строительство, необходимо внимательно изучить всю технологию ее возведения. После этого можно приступать к покупке необходимых инструментов. Чтобы построить шведку, понадобится:

  • емкости для размачивания глины, ее размешивания и смешивания раствора;
  • мастерок;
  • лопата;
  • черпак;
  • ведро;
  • уровень.

Что касается материалов, необходимых для строительства, то это: глина, обыкновенный и огнеупорный кирпич, поддувальная, топочная дверка и дверки для очистки от сажи, стальная полоса, дымовые задвижки, мертель, стальной уголок.

После покупки всех инструментов и материалов, необходимо четко определить для себя, где будет установлена печь, определить ее размеры. После этого нужно определиться с конструкцией шведки, которая на сегодняшний день имеет огромное количество разнообразных вариаций.

Вернуться к оглавлению

Пошаговая порядовка

Порядовка печи с лежанкой и печуркой

Порядовка печи с лежанкой и печуркой.

Пошаговая порядовка установки печи типа шведка своими руками. Во-первых, необходимо выложить первые 2 ряда печи с взаимной перевязкой швов. Самой популярной является многорядная взаимная перевязка швов, которая подразумевает под собой выкладку 4 или 5 рядов кирпичей, с последующей выкладкой 5 и 6 тычкового ряда – все делается относительно плоскости стены.

Затем на закладке 3 ряда кирпичей необходимо установить дверки, которые предназначены для очистки печи от сажи, а также дверцу, благодаря которой зола будет удаляться из печи. После того как поддувальная дверца была установлена, необходимо сделать специальную камеру (это выкладка кирпичей в 4-5 рядов, обычно квадратной формы), где и будет скапливаться вся зола.

Конструкция русской печи.

Конструкция русской печи.

На 5 ряду печи необходимо перекрыть как поддувальную дверку, так и дверку для удаления сажи. После этих операций необходимо перекрыть газоходы лежанки и установить колосниковую решетку. Стоит отметить один немаловажный нюанс при возведении этой конструкции: в топке после постройки всей печи будет высокая температура, материал расширится, а значит, со всех ее сторон просто необходимо оставить небольшой зазор и засыпать песком.

В следующем ряду должна будет располагаться непосредственно топочная дверка, рамка которой должна быть обернута асбестом в небольшую толщину (5 мм). Таким же образом необходимо поступить и с задвижкой для летнего хода. На следующем ряду должна завершаться кладка лежанки, стоит обращать максимум внимания на перевязку швов. От этого будет зависеть, насколько сама лежанка будет теплой и пригодной для использования по своему назначению. В 9 ряду необходимо устанавливать дверцу для очистки печи от сажи, а затем стесать кирпич для топки таким образом, чтобы она приобрела форму воронки.

Вернуться к оглавлению

Последние шаги

Кладка подпечья усовершенствованной (с плитой в шестке) русской печи

Кладка подпечья усовершенствованной (с плитой в шестке) русской печи: а — общий вид печи; б — 1 й ряд, в — 2-й ряд; г — 7-й ряд; 1, 3 — подпечки; 2—1 -й ряд коренной дымовой трубы; 4—зольник плиты; 5—упоры.

В кирпичах следующего ряда необходимо, как и в начале, оставлять небольшой зазор путем стесывания пазов по периметру плитки. Потом используя уровень, затем устанавливают плитку. В 12 ряду необходимо снова перекрыть газоходы, которые идут через топочную камеру. Затем, следуя до 22 ряда, необходимо внимательно наблюдать за перевязкой швов, а в 22 ряду устанавливается задвижка уже для зимнего хода. Передвигаясь со следующего ряда по 26, необходимо производить кирпичную кладку отопительного щитка. Затем устанавливается общая раздвижка. Ее установка должна производиться с помощью раствора глины, совмещенной с асбестом: чтобы выполнить это, в кирпичах нужно сделать небольшое углубление для рамки, при этом не стоит забывать о возможном расширении.

В 28 ряду ставится 2 газохода, один из которых нужно перекрыть, а другой оставить размером 12х18 см. Следующим шагом является установка напуска (по длине и ширине 5 см). В следующем ряду производится установка дымового канала, который в нашем случае будет равняться 12х19 см. Чтобы сделать плавный выход отходящих газов, можно своими руками немного стесать кирпичи, находящиеся в этом ряду. И последний шаг в установке – возведение дымовой трубы.

Шведка на сегодняшний день является самой популярной. Конечно, ведь русская печь имеет больше недостатков, чем шведка. Но русская печь лучше передает атмосферу загородной жизни. Шведку чаще всего сегодня устанавливают своими руками в поселках, деревнях и на дачах, благодаря ей можно не только отлично согреть комнату, но и приготовить еду, высушить одежду и т.д. Шведка обладает сравнительно небольшими размерами и установить ее можно даже между кухней и комнатой.

Русская печь тоже может быть построена своими руками, но это будет сложнее.
