Печь на солярке своими руками

Оборудование для отопления нежилых помещений, работающее на дизельном топливе либо отработанном масле, можно изготовить своими силами из подручных материалов. Самодельная конструкция имеет простейшее устройство, рассчитанная на производство в кустарных условиях. Для работы потребуются доступные материалы и электрические и ручные инструменты, которые есть практически в каждой мастерской.

Печь собственного изготовления состоит из следующих деталей:

• корпус сварной из листовой стали или бочки объемом в 200 литров;
• горелка безнапорная;
• емкость для топлива;
• трубопровод, подающий с запорной арматурой
• дымоход с шибером (заслонкой для изменения тяги);
• патрубок для соединения печи с дымовым каналом.

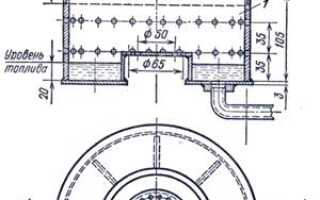

Общий вид на схеме:

Все перечисленные узлы и детали изготавливаются самостоятельно из стального листа или труб разного диаметра. Печь на солярке своими руками собирается на заранее подготовленном основании и тщательно на нем закрепляется стальными анкерами. Надежный железобетонный фундамент гарантирует защиту от смещений корпуса и возникновения напряжений в дымовом канале, выведенном через стену.

Необходимые материалы и инструменты

Для изготовления отопительного оборудования своими силами понадобится:

1. стальной лист толщиной не менее 3 мм для корпуса или бочка объемом 200 литров со стенками достаточной толщины, исключающей деформацию при нагревании;
2. уголок или труба профильная прямоугольного сечения;
3. трубы металлические разного диаметра для изготовления дымовых каналов и горелки безнапорной.

Выделка деталей и узлов производится неспециализированным электрическим инструментом согласно перечню:

1. дрель электрическая с набором сверл;
2. машинка шлифовальная угловая с набором отрезных дисков для работы по металлу;
3. аппарат сварочный инверторный с набором электродов, потребного диаметра;
4. ручной слесарный инструмент: молотки, пассатижи, кусачки, щипцы, ключи гаечные и тому подобное.

Автономная печь и детали для нее производятся в мастерской или под навесом, что позволит выполнять все операции вне зависимости от погодных условий.

Изготовление корпуса и безнапорной горелки

Весь технологический процесс выделки деталей и сборки их в готовое изделие занимает всего несколько дней. На первом этапе производим разметку и раскрой стального листа для корпуса. В случае если в качестве основы используется бочка, то необходимо в нижней ее части сделать технологическое отверстие, которое будет плотно закрываться стальной дверцей. Для обеспечения устойчивого горения потребно обеспечить ее герметичность.

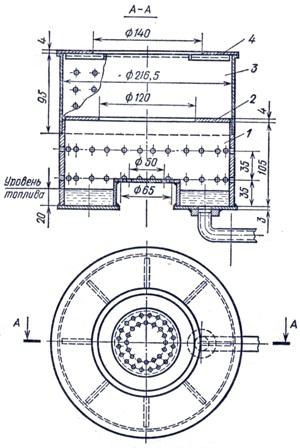

Чертеж нижней части печи:

Чертеж верхней части:

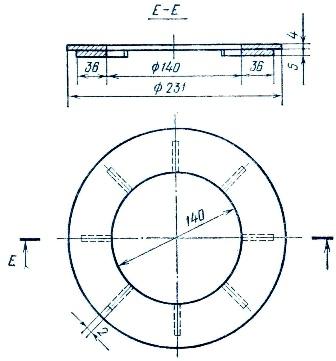

Третья деталь:

Четвертая часть:

Из подготовленных деталей при помощи электросварки собираем корпус. Контроль качества швов осуществляется при помощи керосина и мела. Этот способ позволяет обнаружить даже самые микроскопические зазоры. Контроль производится следующим образом: с наружной стороны стыки прочерчиваются мелом. Изнутри на шов наливается небольшое количество керосина, который способен проникать через трещины. Потемнение мела покажет место дефекта.

Горелка безнапорная имеет корпус из стальной трубы с внутренним диаметром 216 мм, состоящий из двух частей одетых друг на друга. В верхней части их привариваются крышки с вырезом по центру. По боковым поверхностям корпуса высверливаются пять рядов отверстий. В нижней части врезан подающий трубопровод и узел, через который происходит подача воздуха необходимого для сжигания воздуха.

Он представляет собой отрезок трубы, заглушенный сверху стальной пластиной, в которой по двум окружностям просверлены отверстия. Узел подачи воздуха приваривается к днищу печки вокруг выреза. Выполнение основных технологических операций: сварочные работы, резка и высверливание отверстий не требуют специфических навыков и большого опыта металлообработки.

Принцип действия безнапорной горелки

Подача дизельного топлива в испарительный резервуар происходит через трубопровод и регулируется запорной арматурой. Соляра поджигается через отверстие, предназначенное для подачи воздуха. Устойчивая тяга возникает после достижения определенной температуры, когда испарение дизтоплива станет постоянным. Смешивание паров топлива с воздухом происходит над пластиной воздушного узла, где он и горит.

Дизельное топливо и отработанное масло имеет достаточно резкий запах и лучше всего такие печи использовать в гараже или ином нежилом помещении. Установка обогревателя должна производиться в соответствии с требованиями пожарной безопасности. По отзывам владельцев жидкостных печей такой конструкции, составляет величину в 0,2-0,4 литра в час.
