Устройство сэндвич дымохода своими руками

В каждом отапливаемом при помощи печи или камина доме должен быть дымоход. Он служит для вывода продуктов горения наружу.

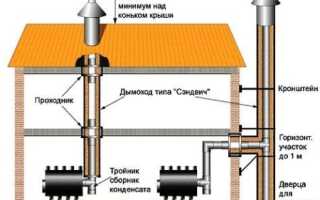

Схема устройства дымохода

Схема устройства дымохода.

Дымоход сэндвич своими руками – наиболее простой вариант из существующих. В такой системе трубы никогда не охлаждаются, и, как следствие, уменьшается образование конденсата. Дымоход сэндвич отличается долгим сроком службы и легким уходом.

Подбор размеров дымохода

Установка дымохода сэндвич производится только после определения его габаритов.

  1. Необходимо определиться с сечением.
  2. Нужно вычислить длину дымохода.

Согласно СНиП, сечения труб дымохода могут быть следующими:

  • 140 мм х 140 мм – тепловая мощность менее 3,5 кВт;
  • 140 мм х 200 мм – тепловая мощность в пределах 3,5-5,2 кВт;
  • 140 мм х 270 мм – тепловая мощность от 5,2 до 7 кВт.
Схема монтажа дымохода

Схема монтажа дымохода.

Как видно, размер поперечного сечения прямо пропорционален тепловой мощности. Указанные выше характеристики помогут подобрать своими руками оптимальный вариант сечения дымохода. В случае с круглым поперечным сечением нужно придерживаться того же правила, то есть оно должно быть эквивалентно прямоугольному.

Для расчета длины дымохода необходимо знать и учитывать следующие правила:

  • согласно СНиП, высота труб должна быть не менее 5,0 м;
  • дымовая труба должна быть выведена выше конька кровли на 0,50 м и более;
  • если конструкция крыши состоит из горючих материалов, то трубу выводят на 1-1,5 м от парапета или конька.

Примечание.

Наличие пристроек, высота которых превышает высоту дома, требует обязательного вывода трубы выше их уровня.

Вернуться к оглавлению

Влияние расположения трубы на ее высоту

Схема устройства сэндвич-трубы

Схема устройства сэндвич-трубы.

  • труба должна быть выше плоской кровли на 0,50 м и более;
  • если труба расположена на расстоянии менее чем 1,50 м от конька, то она должна иметь высоту, превышающую минимум на 0,50 м уровень конька;
  • если расстояние от трубы до конька колеблется в пределах 1,50-3,0 м, то допустимо делать трубу на их уровне;
  • если труба устанавливается на расстоянии более чем 3,0 м от конька, то ее высота должна быть вровень с линией, опущенной под углом 10°.

Правильный монтаж своими руками дымохода сэндвич может быть выполнен только с учетом всех вышеперечисленных требований.

Вернуться к оглавлению

Некоторые нюансы

Дымоход начинают возводить от печи, постепенно продвигаясь наверх. При этом необходимо учитывать некоторые нюансы:

  • трубы должны быть без уступов;
  • газы, выводящиеся в трубу, должны иметь температуру до 500°С;
  • минимальный угол отвода труб составляет 30°;
  • участки трубы под наклоном не должны иметь шероховатости, а их поперечное сечение должно быть не меньше, чем на вертикальных участках;
  • в случае если крыша выполнена из горючих материалов и для топки используется торф или дрова, то потребуется установка искроуловителей, которые можно сделать своими руками из металлической сетки, имеющей ячейки 0,5 х 0,5 см;
  • для защиты дымохода от атмосферных осадков на трубу монтируется дефлектор или зонт, однако эти насадки не должны создавать помех свободному выходу дыма;
  • электропроводка, газовая магистраль и остальные инженерные коммуникации не должны контактировать с дымоходом.
Вернуться к оглавлению

Сборка сэндвич трубы

Схема врезки в дымоход

Схема врезки в дымоход.

Потребуются следующие материалы:

  • звенья сэндвич трубы;
  • заглушка;
  • герметик;
  • хомуты;
  • кронштейны.

Порядок работ:

  1. Дымоход берет начало от печи. Трубу отопительного устройства необходимо соединить с первым звеном дымохода и закрыть заглушкой. Это делается для того, чтобы не торчала теплоизоляция и не шел жар.
  2. Монтируется дымоход. При осмотре элементов можно заметить, что один конец трубы имеет меньший диаметр. Этот конец и вставляется в следующее звено. Элементы должны быть собраны с таким расчетом, чтобы конденсат беспрепятственно стекал вниз.
  3. Необходимо помнить, что потребуется стыковка как наружной, так и внутренней трубы. Сразу соединить две трубы довольно затруднительно. Существует более легкий способ. Сначала стыкуют внутренние трубы, выпустив их примерно на 150 мм. Когда это получится, будет сразу видно. После этого соединяют внешнюю трубу.
  4. Стыки необходимо усилить. Чтобы это сделать, понадобится оцинкованный хомут из стали, которым оборачивают место стыка. Хомут затягивается при помощи болтов, гаек или проволоки.
  5. Трубу покрывают слоем герметика, который способен выдерживать до 1000°С.

Именно таким образом собирается своими руками дымоход сэндвич. Идентично производится монтаж тройника, наконечника, зонта. Крепление к стене осуществляют при помощи кронштейнов с шагом 2 м. Для снижения нагрузки тройник также крепится к стене кронштейнами.

Если есть необходимость, то можно использовать горизонтальные звенья, но они не должны быть длиннее 1 м.

Примечание. На все сэндвич трубы наклеена пленка, и после сборки дымохода ее необходимо не забыть снять.

Для чего нужны отступки? Установленному своими руками сэндвич дымоходу необходимы отступки (воздушная прослойка между стеной и дымовым каналом, величина которой принимается соответственно значениям в таблице – ИЗОБРАЖЕНИЕ 1).

Когда отступка расположена в закрывающих ее стенах, понадобится оборудовать 2 отверстия, оснащенных решетками на разных уровнях над печью. Площадь каждого из отверстий должна быть не менее 0,15 м². Пол в отступке делают из огнеупорных материалов, причем располагают его на 7 см выше относительно уровня пола.

Вернуться к оглавлению

Пересечение дымохода с перекрытиями дома

Проход перекрытий. Перекрытия проходят с помощью разделки. Места пересечений конструкций дома с дымоходом оборудуют специальными звеньями в виде короба с внутренним отверстием или проходного патрубка.

Разделка должна быть больше на 7 см толщины перекрытия. Главной ее функцией является защита конструкции от возгорания.

Схема камина с воздушным отоплением. Вариант установки дымохода через перекрытие.

Схема камина с воздушным отоплением. Вариант установки дымохода через перекрытие.

Проход через крышу. Желательно изолировать патрубок внутри и снаружи фольгированным матом из базальта . Отверстие изолируется минеральной ватой. После этого проходной патрубок устанавливается в уже готовое отверстие. Важно после окончания работ осмотреть трубу на вертикальность. Если вертикальность нарушена, то трубу необходимо выровнять.

Все перекрытия, к ним относится и крыша, проходят при помощи специальных звеньев. Для этого понадобится «крышная разделка». При заданном угле наклона крыши легко подобрать разделку. Для того чтобы сделать отверстие, нужно нанести разметку маркером и вырезать отверстие с внутренней стороны кровли.

Изоляция конструкции. Лист оцинкованной стали с подготовленным заранее отверстием для трубы прикладывается изнутри кровли, в руки берется труба и вставляется в отверстие. И только теперь лист крепится к крыше. С внешней стороны крыши монтируется «крышная разделка». Лист разделки из металла можно завести под конек кровли.

Важно. Труба в местах пересечений с крышей не должна иметь стыков.

Установив требуемое число звеньев до необходимой высоты, крепится зонтик.

Вернуться к оглавлению

Эксплуатация труб дымохода

Со временем в дымоходе накапливается сажа, которая способствует уменьшению полезной площади и может загореться. Чтобы предотвратить это, дымоход прочищают 2 раза за сезон отопления. Для того чтобы это было возможно сделать, внизу дымоход должен быть оборудован дверцей или же нижнее звено должно легко демонтироваться (стакан).

Устройство сэндвич дымохода – очень сложная работа, которая требует предельной внимательности и сосредоточенности. Если решено строить дымоход своими руками, то относиться к этой работе нужно с огромной ответственностью, соблюдая при этом технику безопасности.
