Устройство, преимущество и особенности самостоятельного создания пиролизной печи

Системы отопления на твердом топливе продолжают быть популярными, внедряются новые технологии, улучшающие процесс, упрощающие управление. Пиролизная печь – одна из таких разработок. Ее относят к отопительным устройствам длительного горения. Существует несколько вариантов исполнения.

Пиролиз

Не все знакомы с понятием «пиролиз». Этот процесс – термическое разложение органического вещества (когда не хватает кислорода) на пиролизные газы и твердые остатки. При высокой температуре происходит смешение пиролизного газа с кислородом, в результате чего полностью сгорает и сам газ, и органическое вещество, в нашем случае – топливо.

Если после первого этапа убрать твердые остатки, фактически будет обеспечен процесс изготовления угля. Однако нас интересует процесс в целом, рассматривая его в качестве системы отопления.

Устройство

Как выглядит, можно посмотреть на фото. Классическая пиролизная печь предусматривает две камеры. Одна используется для топлива, герметично закрывается, чтобы кислород не попал внутрь. Дрова поджигаются вручную или горелкой. Полученный газ (азот со смесью водорода, метана, угарного и углекислого газа) переходит во вторую камеру, в которую подается кислород для улучшения горения. Разделение камер осуществляется колосником с уложенными брикетами.

Вторая камера может быть совмещена с дымоходом. Может функционировать при помощи герметичных заслонок, учитывая естественную тягу, или же с применением вентилятора.

Схема пиролизного котла

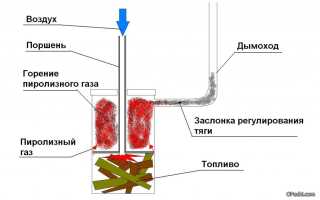

Схема работы пиролизного котла

Для извлечения твердых остатков используется реторта, представляющая собой круглую часть корпуса. В нее закладываются дрова, снизу достается уголь, кокс.

В чем отличие пиролизной печи от обычной? В ней топливо сгорает не сразу, проходит два этапа, оставляя после себя газ и твердые остатки. Последние тоже сжигаются, что увеличивает количество вырабатываемого тепла. В результате всех этих процессов от дров мало что остается – немного золы. Поэтому чистка печей требуется довольно редко – иногда достаточно одного раза в неделю.

Топливо

В пиролизной печи может использоваться два вида твердого топлива: дрова или пеллеты. Его влажность может достигать 50%. Топливо должно быть влажно-сухим – сушить нужно на открытом воздухе, под навесом. Необходимо учитывать, что пеллеты в заводской упаковке способны увеличить свою влажность до 30%, если хранятся в неотапливаемом помещении.

Топливо для пиролизных печей
Топливо для пиролизных печей

Примечание: Для применения в пиролизных печах рекомендуется довести уровень влажности топлива до 12%. Чтобы достичь такого показателя, можно использовать сушилку, сделанную своими руками.

Не нельзя не отметить пиролизное масло. Оно представляет собой продукт процесса нагрева до 800 градусов на короткий период – до 30 с. По сути, пиролизное масло – разжиженный древесный деготь. Оно характеризуется высокой теплотворной способностью, однако содержит много серы, как для бытового топлива, разъедает металлы. Его используют в промышленных масштабах.

Преимущества

Выделим основные достоинства, которыми обладает пиролизная печь:

  1. Высокий КПД – до 85%. Если сравнивать с обычными печами, это очень хороший показатель.
  2. Быстрый нагрев топлива. Достижение комфортной температуры в помещении за короткий промежуток времени.
  3. Экологичность. Продукты сгорания содержат вредные вещества в крайне малой дозировке. Поэтому такие печи называют бездымными: отсутствует сажа, чистый дымоход.
  4. Экономичность работы. Обеспечивается за счет продолжительного и полного сгорания топлива.
  5. Широкий диапазон тепловой мощности. Печь способна функционировать в диапазоне от 5 до 100%.
  6. Может применяться разное топливо, кроме рекомендованных видов: автомобильные покрышки, мусор, сырые дрова и прочие.
  7. Не нужен постоянный контроль. Топливо загружается раз в сутки, а золу можно выгружать гораздо реже.
  8. Можно сделать своими руками. Достаточно составить правильную схему, сделать чертеж, по которому можно реализовать задачу.
Мощный пиролизный котел
Мощный пиролизный котел

Недостатки

Пиролизная печь имеет и недостатки:

  • Требуется место для хранения топлива и поддержания его влажности на необходимом уровне.
  • Большие габариты. Требуется относительного много места для размещения.
  • Если сжигаются отходы, запах присутствует. Для таких случаев рекомендуется использовать вентиляционную систему.
  • Конденсат накапливается в дымоходе, выходном канале. Для него в конструкции обычно предусматривается накопитель, а выходную трубу и дымоход делают большего сечения.
Габаритные пиролизные котлы
Габаритные пиролизные котлы

Учитывая все преимущества и недостатки, пиролизные печи вполне могут составить должную конкуренцию иным источникам тепла.

Безопасность

Пиролизная печь своими руками – это вполне реально, однако важно сделать подробный чертеж, а также иметь навыки работы со сварочным аппаратом. Поскольку образование газа происходит неравномерно, требуется обеспечение мониторинга за соотношением газа и кислорода. Для этого используется электроника, которая отслеживает процессы. Одна камера формирует давление, другая – создает баланс состава топливовоздушной массы. Этим и отличаются конструкции, изготовленные на заводе и своими руками.

Безопасные модели пиролизных котлов
Безопасные модели пиролизных котлов

Примечание: Поскольку процесс пиролиза не является регулируемым, он нуждается в применении электронной системы. Для возведения печи своими руками следует использовать качественные материалы.

Небольшая пиролизная печь, которую можно использовать в гараже

Создание

Для работы своими руками потребуются инструменты:

  • дрель;
  • болгарка, отрезные и шлифовальные круги;
  • сварочный аппарат и электроды;
  • металл толщиной 4 мм (достаточно 7,5 м2);
  • огнеупорный кирпич (10–15 шт.);
  • вентилятор;
  • датчик температуры;
  • колосники;
  • трубы круглого и прямоугольного сечения;
  • две дверки;
  • стальная полоска.
Самодельный котел пиролизного типа
Самодельный котел пиролизного типа

Конструкция

Мощность определяет габариты конструкции. Процедура создания своими руками включает такие операции:

  • сварка двух камер и стального корпуса;
  • создание фундамента из кирпича;
  • создание отверстий, организация подачи воздуха в камеры;
  • вырезка окна камеры, установка двери;
  • в выводящую трубу вставляется вентилятор;
  • стенки котла вырезаются из листовой стали и профилированной трубы (для ребер жесткости) с использование болгарки;
  • в передней стенке создается отверстие, учитывая размеры дверцы;
  • для создания емкости для воды используется листовая нержавеющая сталь;
  • теплообменник делается своими руками из комплекта водопроводных труб.
Пиролизный котел самостоятельного изготовления
Пиролизный котел самостоятельного изготовления

Сборка

Собирать конструкцию своими руками необходимо по чертежам и на месте эксплуатации. После укладки фундамента устанавливаются внутренние стенки, зольный отсек. С помощью сварки собираются элементы конструкции.

Пиролизная печь на природе
Пиролизная печь на природе

Осуществляется сборка теплообменника, камер, колосников. Устанавливаются наружные ребра жесткости и стенки, верхняя плита. Осуществляется монтаж емкостей для воды. Между стенками засыпается песок (его предварительно прокаливают, чтобы избавиться от органических составляющих), который будет аккумулировать тепло и предотвращать перегрев конструкции.

Простая конструкция пиролизной печи
Примитивная конструкция пиролизной печи

Устанавливаются дверцы камер. Осуществляется подключение к контурам емкости с водой. Конструкция из металла, выполненная своими руками, готова к эксплуатации.

Схема пиролизной печи

Сооружение печи

Чтобы сделать печь своими руками, необходимо использовать не только песок, глину и воду, но и портландцемент. Песка нужно брать 8 частей, глины – 4 части, воды – 1 часть. Есть множество рецептур приготовления смеси. Например, глину можно смешать с водой и оставить на ночь (консистенция сливок). Затем раствор пропускается через сито, добавляется песок.

Схема строения самодельного пиролизного котла
Схема строения самодельного пиролизной печи

Теплообменник создается из шамотного кирпича. Предусматривается две камеры. Колосниковые решетки должны быть закреплены свободно, поскольку при нагревании они расширяются.

Дверцы камер можно закрепить проволочными «ушами». Устанавливаются задвижки. Остается присоединить вентилятор, который необходим для обеспечения противодействия аэродинамическому сопротивлению.

Готовый вариант кирпичной пиролизной печи
Готовый вариант кирпичной пиролизной печи

В итоге получается эффективная печь длительного горения, обеспечивающая эффективное отопление.

Работа пиролизного котла, изготовленного своими руками
