Устройство печного отопления своими руками

В настоящее время используются различные виды отопления в частном доме: водяное, электрическое, паровое, печное. Печное отопление известно на Руси с XV века и до сих пор актуально для загородного дома или дачи, ведь русские печи создают уют в доме и обогревают; возле печи приятно подремать и расслабиться после трудового дня. Хорошо иметь печь в своем доме, но возможно ли устроить печное отопление своими руками? Да, это выполнимо, если детально изучить этот вопрос и иметь свободное время.

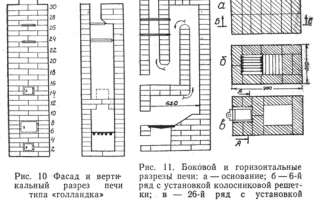

Схема печи-голландки

Схема печи-“голландки”.

Печная отопительная система обычно используется в помещениях небольшого дома, так как комнаты нагреваются неравномерно: производится отопление только тех комнат, которые находятся поближе к печи. Кроме того, при печном отоплении под потолком скапливается горячий воздух, в то время как вблизи пола – прохладно.

Строение русской печи

Прежде чем перейти к вопросу отопления дома своими руками, рассмотрим строение печи.

Русская печь состоит из топки, зольной камеры, дымохода и дымовой трубы.

Топка (или топливник) – это камера, куда мы кладем уголь, дрова или торф для сгорания. Топку по размерам делают кратной размерам кирпича и обкладывают изнутри половинами огнеупорного кирпича. Топка заканчивается колосником – стальной решеткой с различной частотой в зависимости от вида топлива. Колосник нужен для лучшего прогорания топлива.

Под колосником находится зольная камера с поддувальной дверцей. В зольной камере накапливается зола, а дверцей регулируется поступление воздуха в печь для лучшего горения.

Схема печи Сахара

Схема печи “Сахара”.

По дымоходу, по системе каналов, проходит горячий дымовой газ и отдает тепло кирпичной кладке, в чем и заключается главная задача печи. Система каналов бывает разной конструкции. Для загородного дома, где строят печи средних размеров, больше всего подходит дымоход с параллельным размещением каналов, но такой дымоход своими руками построить очень сложно, его может выложить только высококлассный печник, настоящий специалист своего дела.

В дымовую трубу уходит отработанный дымовой газ. Вначале горячий, дымовой газ, проходя по печным каналам, постепенно остывает, создавая разность температур и давлений. Такой перепад температур и давлений называется тягой, и тяга тем лучше, чем выше труба. Поэтому дымовую трубу располагают на крыше дома и стараются сделать более длинной.

Теперь, зная строение печи, можно приступить к ее строительству, надо лишь определиться, какую именно печь легче всего построить своими руками. В настоящее время в загородных домах чаще всего строят колпаковые печи. Колпаковая печь представляет собой колпак (или перевернутый стакан), под которым дымовые газы из топки сразу переходят в дымовую трубу. Это упрощенный вариант русской печи, где нет дымоходных каналов, а труба находится в капитальной стене дома.

Вернуться к оглавлению

Строим колпаковую бесканальную печь

Перейдем к строительству печи своими руками для отопления дома. Будем строить бесканальную колпаковую печь размером 77х64 см, с топкой размером 26х38 см, для отопления комнаты площадью 23 м² и высотой потолка 2,5 м².

Схема бесканальных конвективных систем

Схема бесканальных конвективных систем.

Инструменты и материалы:

  • красный кирпич 400 шт.;
  • сухой просеянный песок;
  • глина с открытого грунта, замоченная на 3 дня в воде;
  • цементно-песчаный раствор (3:1);
  • глиняно-песчаный раствор (3:1);
  • армированный бетон;
  • мастерок;
  • уровень;
  • рулетка;
  • асбест для топочной дверки.

Печь начинаем класть с возведения фундамента. Фундамент должен быть на 15 см ниже пола и на 10 см выступать за грани самой печи. Кирпичную кладку начинаем делать с угла . Сначала, чтобы подобрать кирпичи по размеру, строим без раствора. После “репетиции” кладем печь с помощью цементно-песчаного раствора, размазывая его по поверхности мастерка, и следим, чтобы “шов” между кирпичами был около 4 мм. Кирпич должен быть хорошо смочен, поэтому кирпичи для кладки достаем из ведра с водой. Излишки раствора убираем мастерком и смотрим, чтобы раствор между кирпичами был без пустот, так как трещины и пустоты впоследствии при горении печи могут привести к возникновению искры, следовательно, и к пожару. Когда опалубка фундамента готова, заливаем ее армированным бетоном.

На высохший бетонный фундамент по периметру печи с помощью мастерка наносим глиняно-песчаный раствор. На него укладываем кирпичи, не забывая проверять точность размеров и углов печи рулеткой и уровнем. Далее всю остальную кирпичную кладку осуществляем с помощью глиняно-песчаного раствора.

Устанавливаем в печь поддувную и топочную дверки.

Чтобы установить обе дверки своими руками, нужно в 4 отверстия дверки пропустить проволоку длиной 50 см и скрутить ее вдвое. На кладку в месте установки дверок следует нанести глиняно-песчаный раствор и установить на него дверку, проверяя ее местоположение уровнем. Сверху и с боков необходимо зафиксировать дверку кирпичами. Концы проволоки следует закрепить в толще шва.

Дверцу топки предварительно оборачиваем асбестом и устанавливаем с зазором.

Далее крепим чугунный колосник, который также устанавливаем своими руками с зазором со всех сторон около 5 мм, чтобы при нагревании чугун не порвал печную кладку. Так как колосниковую решетку время от времени приходится менять из-за поломок или прогорания, то ее мы устанавливаем без раствора.
