Устройство дымохода печи, котла и камина

Камин, отопительный котел, печь и даже газовая колонка имеют одно общее требование – утилизация насыщенного продуктами горения воздуха. Повышенное внимание к этому аспекту является залогом комфорта и вашей безопасности.

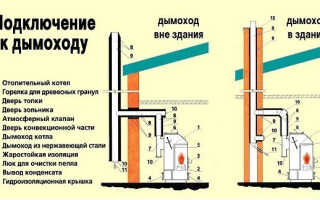

Схема подключения к дымоходу.

Схема подключения к дымоходу.

От правильного сооружения дымохода зависит не только пожарная безопасность, но и топливные затраты, чистота воздуха в помещении и соотношение теряемого и производимого тепла.

Каким должно быть правильное устройство дымохода?

Правильное устройство дымохода

Основополагающей характеристикой дымовой трубы является материал. Наибольшую популярность имеют дымоходы из нержавеющей кислостойкой стали, содержащие молибден, однако поскольку дымовые газы печей и каминов не имеют высокой кислотности, кирпич тоже является актуальным материалом. Оптимальная форма – цилиндрическая, поскольку чем больше дым встречает преград из-за угловатости, тем больше сажи откладывается на стенках.

Размер зависит от диаметра и высоты конструкции. Первая характеристика вычисляется исходя из ширины выходного отверстия оборудования и количества преград на пути дыма. Вторая – в соответствии с типом крыши, высотой здания и строительными нормами. При проектировке важно, чтобы длина горизонтальных участков дымохода не превышала 1 м, иначе тяга будет нарушена, а отложение сажи повышено. Если подключение к дымоходу каминной топки или котла затруднено несоответствием диаметров, следует использовать редукционный переходник. Если ваш дом имеет старый дымоход из кирпича, его можно использовать для газового котла, проведя гильзовку посредством установки трубы из кислостойкой стали, оставляя зазор между старой кладкой и трубой.

Схема сборки модульного дымохода.

Схема сборки модульного дымохода.

От правильной изоляции дымохода зависит как его безопасность, так и безопасность всего дома. Благодаря утеплению прогрев трубы ускоряется, уменьшая возникновение конденсата. Также изоляция актуальна в том случае, если труба пролегает около горючих материалов. При прокладывании дымохода через перекрытия необходимо соблюдать все пожарные нормы, которые зависят от температуры трубы и материала перекрытия. Поверхность потолка и стен, которые располагаются вблизи от дымового канала, лучше всего отделать специальными материалами, не поддерживающими горение. В ином случае придется использовать металлический лист с прослойкой негорючего вещества.

Часть дымовой трубы, выходящей на улицу, необходимо крепко зафиксировать и защитить от воздействия ветра. От мусора и атмосферных осадков защищают сетки, дефлекторы и флюгеры. Однако такая защита подходит не во всех случаях: использование колпака для печи является нормой, а для газового оборудования – нарушением норм безопасности.

Вернуться к оглавлению

Ошибки в устройстве дымохода

Допущенные в дымоходном деле ошибки могут повлечь за собой серьезные последствия: одни будут причиной дорогого ремонта, а другие – пожара и отравления угарным газом. Не рекомендуется использование материалов, не предназначенных для таких целей, например, алюминия или асбеста, а для газового котла и кирпич является не самым лучшим вариантом, поскольку кислотная среда его разрушит всего за несколько лет.

Схема дымохода для бани.

Схема дымохода для бани.

Если в ходе эксплуатации изменить диаметр дымоходной трубы без консультации специалиста, КПД дымовой системы может нарушиться. Объединять несколько установок в одну дымоходную сеть можно только при наличии инженерных расчетов, выполненных специалистом. Одними из самых частых и опасных ошибок являются:

  1. Слабая теплоизоляция дымовой трубы, которая приводит к возгоранию или обугливанию материалов.
  2. Использование вентиляционных каналов дома для отведения дыма, что приводит к проникновению дыма в дом.
  3. Самовольное видоизменение или ремонт дымохода без проведения специальных расчетов.

Устройство функционального и технически правильного дымохода является сложной задачей, которая требует обязательной консультации с квалифицированным специалистом на этапе проектировки.

Вернуться к оглавлению

Дымоход для печи

Кондиционирование, вентиляция и отопление являются главными правилами при проектировании данной системы отопления с помощью печи. Отопление таким способом должно распределяться не более, чем на три помещения на одном этаже. Для двухэтажных домов следует использовать двухъярусные печи с дымоотводами для каждого этажа. Деревянные балки в перекрытии между ярусами нельзя использовать ни в коем случае. Также запрещено:

  1. Выводить дым в каналы вентиляции и устанавливать вентиляционные решетки.
  2. Устанавливать вытяжное искусственное вентилирование, которое не компенсировано приточным.
Схема дымохода печи камина.

Схема дымохода печи камина.

Печи необходимо размещать у внутренних перегородок и стен дома, а дымовые каналы – в наружных, утепляя их с внешней стороны во избежание появления конденсата. Если в доме отсутствуют стены, подходящие для размещения дымовых каналов, необходимо использовать коренные или насадные трубы. Каждая печь должна иметь отдельный канал или трубу, однако возможно присоединение двух печей, расположенных на одном этаже, к одной трубе. В таком случае следует предусматривать рассечки высотой не менее 1 м от низа трубного соединения и толщиной 0,12 м и наличие плотных задвижек в том случае, если печь работает на торфе или угле.

Дымовая труба печи должна быть спроектирована без уступов вертикально. Отклонения на 30 градусов и откосы, не превышающие 1 м, допустимы. Участки с наклоном должны быть гладкими, иметь постоянные площадь и сечение не меньше, чем у вертикальных участков. Если кровля здания выполнена из горючего материала, необходимо снабдить дымовую трубу искроуловителем из металлической сетки, имеющей отверстия не более 5х5 мм. Если какие-либо конструкции, которые прилегают к печи, выполнены из горючего материала, их необходимо защитить негорючими разделками, а зазоры между стенами, перекрытиями, разделками и перегородками заполнить негорючими веществами.

Расстояние между защищенным потолком и верхом перекрытия печи зависит от интенсивности горения и составляет от 25 см до 70 см. Если потолок незащищен, то оптимальное расстояние составляет от 35 см до 1 м. Металлическая печь с неизолированным перекрытием требует 120 см до потолка, а с изолированным – 80 см. Расстояние от горючих или трудно-горючих элементов кровли до бетонных или кирпичных дымоходов должно быть не меньше 13 см, до керамических неизолированных труб – 25 см. Если используется теплоизоляция трудногорючими или негорючими материалами, расстояние составляет 14 см.

Вернуться к оглавлению

Дымоход для камина

Требования к каминному дымоходу во многом перекликаются с требованиями к печам, поскольку принцип работы и топливо схожи. Для локального обогрева можно использовать специальное устройство из пластин, которые увеличивают площадь теплоотдачи, – трубу-радиатор. Интенсивность горения регулируется контролем воздухообмена. Альтернативой может служить заслонка (шибер).

Как и из всех дымоходных конструкций, из камина дым должен устраняться самым простым путем. Для этого необходимо использовать вертикальный прямой дымоход или имеющий отводы с углами менее, чем 45 градусов. Разрешается использование колена путем установки тройника.

Помимо формы большое значение имеет термоизоляция, поскольку дым, проходящий по трубе, нагревает ее. Дерево или пластик, находящиеся поблизости от дымохода, следует изолировать специальным базальтовым материалом. Помимо этого требуется защита от внешних погодных условий посредством использования флюгера или грибка. Размещение трубы из нержавеющей стали на улице запрещено.

Вернуться к оглавлению

Дымоход для газовых колонок и котлов

Устройство дымовой системы для котла и газовой колонки предполагает:

  1. Соответствие СНиП (строительным нормам и правилам).
  2. Наличие отдельного канала. Подключение к одному каналу двух устройств допустимо, но расстояние не должно превышать 75 см.
  3. Абсолютную герметичность, которую кирпичная кладка не гарантирует. Утечка угарного газа недопустима.
  4. Стойкость к воздействию конденсата. За год работы современный котел вырабатывает 1-3 тыс. литров конденсата, поскольку выходной газ, температура которого обычно не превышает 100 градусов, не испаряется, стекая по стенкам и проникая в кирпич, вызывая тем самым его разрушение.
  5. Отсутствие препятствий для тяги. Неровная внутренняя поверхность трубы ухудшает тягу. Кроме того, сечение трубы не должно быть меньше сечения трубы прибора.
  6. Отсутствие у внешней части дымохода накрытий и козырьков.

Все требования к устройству дымохода следует учитывать в процессе ремонта или строительства, поскольку исправление недочетов во время непосредственной эксплуатации затруднительно.
