Установка дымоходной кирпичной трубы

Функции дымовых труб направлены на образование тяги и отвода продуктов горения. По расположению и конструкции данные трубы бывают насадные, коренные и канальные (в капитальных стенах). Трубы, монтаж которых производится непосредственно на печь, называются насадными, они являются продолжением дымоходного печного канала и не занимают место в помещении. Коренные дымоходные трубы устанавливают в виде трубного стояка, отдельно расположенного у печи на своем фундаменте, их устройство особенно актуально при групповом расположении устройств отопления в деревянных домах. Дымовые каналы, расположенные в капитальных внутренних стенах, подойдут для кирпичных зданий. Стенные дымоходные трубы не требуют затрат материалов, потому что не занимают жилой площади.

Схема расположения дымовой трубы

Схема расположения дымовой трубы.

Самым надежным дымоходом станет труба из красного обожженного и полнотелого глиняного кирпича, выложенная при помощи пористого и теплого известкового раствора. Швы такого дымохода дышат внутри, не запотевают, хорошо пропускают воздух, обеспечивая тем самым долгий срок службы кирпичной трубы. На цементно-песчаном растворе нельзя производить монтаж трубы, данный состав не пропускает воздух, и очень плотен. Из-за того что раствор запотевает, образуются потеки, которые при смешивании с сажей проникают сквозь швы печных стенок и портят побелку, а также издают неприятный запах. Вместо извести в раствор может добавляться глина.

Требования, инструменты и материалы

Грамотный монтаж дымоходной кирпичной трубы должен отвечать следующим требованиям:

  • надежно отводить дымовые газы;
  • обеспечивать необходимую тягу;
  • обеспечивать пожаробезопасность;
  • иметь устойчивость к эрозии и коррозии;
  • доступность и легкость в обслуживании;
  • долгий срок службы.

Инструменты, которые вы будете использовать для возведения дымоходной трубы из кирпича:

Схема кладки дымовой трубы

Схема кладки дымовой трубы.

  • пила-болгарка;
  • отвес строительный;
  • уровень;
  • электродрель;
  • кельма;
  • плоскогубцы;
  • кусачки;
  • печной молоток;
  • деревянная линейка (1,5 м);
  • деревянный угольник (стороны – 1 м и 0,5 м).

И материалы:

  • глина;
  • известь;
  • цемент;
  • оцинкованный лист;
  • полнотелый глиняный кирпич или красный обожженный;
  • задвижки и разделки;
  • флюгер или дефлектор;
  • бальзатовые маты.
Вернуться к оглавлению

Основные критерии кладки

Дымоходная труба в установке практически не отличается от печной кладки. Отдельные затруднения вызывает монтаж в месте перехода через устройство уширения, расположенное выше кровли и чердачного перекрытия.

Главными требованиями кладки являются: плотное заполнение швов, вертикальность массива, гладкая поверхность дымоходных каналов.

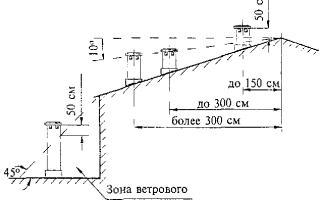

Схема высоты дымоходов труб

Схема высоты дымоходов труб.

Монтаж насадной трубы является продолжением кладки печи, потому что она стоит на перекрыше, и до места перехода через чердачное покрытие используется аналогичный печной кладке раствор. В месте, где труба переходит через потолок, устанавливается горизонтальная разделка, иными словами – уширение стенок, этот прием производится для обеспечения противопожарной безопасности. Одновременно с перевязкой швов производится монтаж трубы и разделки, внутренний канал делается с одним сечением, а наружная стена медленно расширяется – этот фактор достигается путем напуска наружной кладки в каждом ряду (на 4 см).

Между деревянными балками и разделкой необходимо устанавливать огнеустойчивую теплоизоляцию, к примеру – базальтовые маты. В пределах чердачного помещения монтаж стояка ведется по маячку, таким образом, над разделкой выкладывается 2-3 ряда дымоходной трубы. От площади крыши на один из углов опускается отвес, для этих целей в точку обрешетки крыши, из которой этот отвес опущен, вбивается гвоздь.

После чего к гвоздю привязывается капроновая нить, нижний конец этой нити также прикрепляется к забитому в угол гвоздю, который располагается в шве кладки дымовой трубы. По этому углу и ведется кладка, которая проверяется угольником либо промером диагоналей через 3-4 ряда. Кладка дымоходной трубы выше кровли представляет некоторые затруднения, в этом месте кладка производится на сложном глино-цементном растворе.

Схема потолочных разделок для трубы

Схема потолочных разделок для трубы.

Данный раствор делается путем разбавления 1 литра цемента в 10 литрах глино-песчаного раствора, которым выкладывается печь, в полученную массу добавляется немного воды, и все тщательно перемешивается миксером. Если в массу для кладки не добавить цемент, произойдет обвал трубы даже при порыве сильного ветра или снежной буре. Выше на два ряда от нижней кромки кровли выводится стояк дымоходной трубы, после чего начинается выкладывание выдры – уширения, которое защищает стояк от погодных осадков. Монтаж выдры производится с тщательной перевязкой швов. Чтобы над кровлей в сторону ската образовался свес, напуск кирпича увеличивают в одну сторону на четверть в первом ряду выдры. Во втором ряду производится свес по боковым сторонам, он делается напуском в четверть кирпича по обеим сторонам. Внутренние стенки канала кладутся строго вертикально, каждый раз выкладка выдры ведется индивидуально из-за разного наклона кровли.

Вернуться к оглавлению

Монтаж распушки

Трудоемкой и достаточно долгой работой является кладка распушки, она начинается на чуть отдаленном расстоянии от печной перекрыши, на которой располагается насадная труба. Эта часть дымоходной трубы состоит из нескольких рядов кладки, которые часто называют шейкой печи. Распушка обычно состоит из шести рядов, где шейка трубы является первым рядом. Начало распушки – второй ряд, для его расширенности в кладку вставляются половины и четвертины кирпича. Чтобы ограничить размеры канала, внутри распушки вставляются пластинки из колотого кирпича толщиной 30 или 40 мм. Во всех рядах распушки размер дымового канала остается без изменений.

Третий ряд имеет еще большее расширение, чем второй, размер вставляемых пластинок кирпича увеличивается вдвое по сравнению с предыдущим рядом. Четвертый ряд еще шире третьего и, соответственно, пластинки больше, а вот установка пятого ряда производится из цельного кирпича. Шестой ряд тоже идет из цельного кирпича, но со строгим соблюдением перевязки швов, если высота распушки увеличивается, то пятый и шестой ряды чередуются. Седьмой ряд является началом выкладки стояка дымоходной трубы.

Оканчивается кладка оголовком, он играет чисто декоративную роль, и его наличие необязательно, если все же оголовок имеет место быть, то внутреннее сечение в этой зоне не меняется во избежание завихрений дыма. Чтобы на горизонтальных поверхностях оголовка и выдры не застаивалась вода, их подштукатуривают под уклоном. После окончания кладки трубы во избежание попадания осадков на чердак и повреждения стояка трубы зазор между кровлей и трубой необходимо обшить оцинкованным железом или иным подходящим материалом.

Вернуться к оглавлению

Основы и характеристики установки дымоходных труб

Схема монтажа трубы

Схема монтажа трубы.

Следует помнить, что чем выше дымоход, тем существеннее понижается температура дымовых газов. К образованию конденсата в кирпичных трубах и уменьшению тяги может привести переохлаждение газов. В соответствии с мощностью топки должен находиться размер сечения трубы. Малый размер сечения приводит к тому, что печь начинает дымить и вывод газов затрудняется. И наоборот – если размер сечения велик сверх меры, то газы медленно двигаются и слишком остывают, это приводит к уменьшению тяги и появлению конденсата.

Форма сечения дымоходной трубы также имеет значение, так как дымовые газы имеют спиралевидный выход, из-за отсутствия местных завихрений в трубе с круглым сечением будет наблюдаться улучшенная тяга. Теплоотдача тоже влияет на образование конденсата и тягу, быстрое охлаждение газов происходит при чрезмерно высокой теплоотдаче. Во избежание возможного воспламенения сажи в дымоходе внутренняя поверхность дымовой трубы должна выдерживать 500°С на протяжении длительного времени и 1000°С в течение получаса. Температура наружной поверхности трубы не должна превышать 90°С, а в тех местах, где она контактирует с возгораемыми конструкциями, не должна быть больше 65°С.

В части шейки дымовой трубы должны быть необходимые задвижки, которые перекрывают ее в неотапливаемые периоды. Если задвижки будут установлены ниже уровня перекрытия, то будет происходить чрезмерная потеря тепла. Разделки служат предохранением крыши и деревянных частей потолка от возгорания. Если печь планируется топить больше трех часов непрерывно, то деревянные части потолка будут нуждаться в дополнительной изоляции асбестом или пропитанным раствором глины войлоком. Выдра делается для защиты от дождя и снега, щели между выдрой и кровлей закрывают кусками кровельной стали, задвигая конец листа под выступающий край выдры. Оголовку придают пирамидальную форму либо устанавливают дефлектор или флюгер на трубе для нейтрализации действия ветра на тягу.
