Различные типы дымоходов для камина в вашем доме

Дымоход для камина – это специальный канал, который отводит в атмосферу дым за счет естественной тяги.

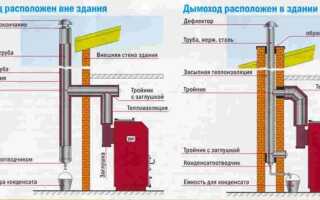

Схемы монтажа дымохода

Схемы монтажа дымохода.

Продукты горения выводятся в открытую атмосферу беспрерывно и безаварийно. Этот процесс позволяет оптимизировать работу всей отопительной системы на основе камина и снизить возможную опасность для человека, которая заключается в отравлении угарным газом и другими продуктами горения. Одним из главных назначений каминных дымоходов является создание необходимой тяги для отвода дыма. Эта задача усложняется тем, что камины обычно имеют открытую топку.

От качественной и правильной работы по установке дымохода зависит эффективность, долговечность и безопасность камина. Если же работа выполнена неправильно, с ошибками, то это может привести к нежелательным последствиям, которые заключаются в задымлении жилых помещений, возможном пожаре или создании обратной тяги. Обратная тяга – это процесс, при котором дым не выходит в атмосферу по дымоходу, а возвращается обратно в помещение, что приводит к его задымлению. Если же направление потока продуктов горения постоянно меняется, то такой процесс называется опрокидыванием тяги.

Возрастающее в последние годы внимание к экологии и энергосбережении привело к тому, что появился ряд эффективных систем отопления, которые сокращают выбросы вредных веществ в атмосферу. Именно из-за подобного внимания ужесточаются требования и совершенствуется устройство дымохода для камина.

Требования для дымоходов

Схема монтажа коаксиального дымохода

Схема монтажа коаксиального дымохода.

Устройство дымохода – сложная задача, ошибки в которой недопустимы, так как они напрямую влияют на работу и эффективность дымоходной системы. Современные дымоходные системы должны соответствовать следующим условиям:

  1. Аэродинамика. Устройство и элементы дымохода должны обеспечивать непрерывный и беспрепятственный поток по удалению продуктов горения. Как показывает практика, наиболее оптимальным сечением дымохода является круг, так как он уменьшает сопротивление дыма. При прямоугольном сечении трубы создаются местные участки сопротивления.
  2. Долговечность и надежность. Дымоходы подвержены высоким нагрузкам как от перепадов температуры, так и от агрессивных сред. Кроме того, они должны успешно противостоять конденсату и обеспечивать пожарную безопасность.
  3. Легкость обслуживания. Гладкая внутренняя поверхность трубы дымохода обеспечивает меньшее скопление грязи и копоти, соответственно, их реже требуется чистить.
  4. Устойчивость к агрессивным средам. Продукты горения при соединении с воздухом образуют кислотные соединения, которые могут повредить поверхность труб. Поэтому материалы, из которых сделан канал дымохода, должны успешно противостоять химическому воздействию.
Вернуться к оглавлению

Классификация дымоходов по конструктивным особенностям

В зависимости от особенностей конструкции каминные дымоходы делятся на:

  • коренные, которые требуют обустройства отдельного фундаментного основания;
  • насадные, которые опираются собственно на камин;
  • стенные, которые встраиваются непосредственно в стену рядом с камином, выполняя роль дополнительного отопления вышестоящих этажей;
  • подвесные, которые подвешиваются к несущим конструкциям или потолочным перекрытиям.
Вернуться к оглавлению

Основные конструкции дымоходов

В настоящее время выделяют несколько типов каминных дымоходов, главным отличием которых является устройство и материалы, из которых они изготовлены. Различают три типа: на основе кирпичной шахты, модули из нержавеющей стали и керамический дымоход камина.

Вернуться к оглавлению

Дымоходы из кирпича

Монтаж дымохода для печей

Монтаж дымохода для печей.

Этот тип дымоходов является старейшим из представленных. Хорошо выполненный кирпичный дымоход способен служить десятки лет без особых проблем. Однако грамотный монтаж, который выполняется профессионалом, – это кропотливая и недешевая работа.

Но, несмотря на сложность возведения, данный тип является самым экономически выгодным, так как не нуждается в отдельном фундаменте. Кирпичные дымоходы проектируются и возводятся вместе с домом, потому их расположение и размеры известны заранее.

Встроенные в стены дымоходы могут располагаться только в капитальных стенах внутри дома. Расположение их в наружных стенах допускается только в исключительных случаях, так как такое расположение канала может привести к быстрому охлаждению продуктов горения, а значит, к образованию на стенках канала конденсата, что влияет на его долговечность.

Не стоит крепить кирпичи в кладке на чистый цементный раствор, так как он не пропускает воздух, и на цементных швах будут скапливаться теплый воздух и сажа. Через некоторое время потеки сажи проявятся и снаружи.

Схема устройства и функционирования отопительной каминной системы

Схема устройства и функционирования отопительной каминной системы.

Конструкция кирпичного дымохода должна предусматривать дымосборник, который может быть облегченным или несущим. Если дымосборник несущий, то сам дымоход должен выдерживать его вес. Если же применяется облегченный вариант дымосборника, то необходима несущая плита, которая принимает на себя часть его веса. На задней части дымосборника выкладывается дымовой зуб, который перекрывает попадание продуктов горения, сажи или холодного воздуха в жилые помещения.

Кладку канала делают в один кирпич, что позволяет получить кирпичный стояк на отдельном фундаменте. Сам дымоход выводится на крыше в дымовую трубу. Подводка и прохождение трубы через потолочные перекрытия осуществляется так же, как и для печной трубы.

Как уже говорилось ранее, правильно сделанный кирпичный дымоход – это кропотливая и трудоемкая работа. Зачастую ей пренебрегают и ставят обычную кирпичную шахту, которая встраивается в стену или располагается отдельно. Однако такую конструкцию сложно назвать дымоходом, так как она не выполняет основные требования и нормы. Однако такую кирпичную шахту можно приблизить к классическому дымоходу, если проложить внутри шахты тонкостенную стальную трубу, которая будет способна противостоять химическому и тепловому воздействию.

Подобное решение может обеспечить соблюдение главных требований к каминным дымоходам, а именно: герметизирует канал для вывода дыма, имеет обычно оптимальную круглую форму и гладкую поверхность, уменьшает тепловую и химическую нагрузку на кирпичную кладку, предохраняет конструкции здания, которые контактируют с шахтой. Сама же кирпичная шахта служит ограждением металлической трубы и является теплоизолятором.

Схема дымохода печи камина

Схема дымохода печи камина.

Еще одной важной особенностью такого решения является то, что можно создать условия для циркуляции воздуха между стальной трубой и кирпичной шахтой. При этом повысится полезная теплоотдача, но снизится внешняя температура кирпичной шахты, что увеличивает срок ее службы.

К основным плюсам кирпичных дымоходов для камина относится дешевизна исполнения, надежность функционирования, удобство обслуживания и хорошая ремонтопригодность. Однако они не лишены недостатков. Кирпичные конструкции имеют большой вес и размеры, сложны при исполнении наклонных участков или участков сложной формы.

Использовать кирпичные трубы для камина можно в любом доме, но лучше всего устанавливать их в деревянном доме, обеспечивая для них при этом надежный фундамент.

Вернуться к оглавлению

Дымоходы из нержавеющей стали

Конструкция каминного дымохода с использованием стальной оцинкованной сэндвич трубы

Конструкция каминного дымохода с использованием стальной оцинкованной сэндвич трубы.

Модульные дымоходы из нержавеющей стали известны потребителям под названием сэндвич. Они состоят из двух труб, между которыми располагается негорючий теплоизолятор. В качестве теплоизолятора используют неорганические минеральные ваты. Внутренняя труба испытывает основные нагрузки от температуры и подвержена воздействию агрессивных сред, потому изготовляется и прочной стали марки А304L или A316L.

Оптимальная круглая форма внутренней трубы и гладкие отполированные стенки обеспечивают высокую проходимость для продуктов горения и легкое обслуживание. Качество комплектующих элементов дымоходов из нержавеющей стали обеспечивается современными технологиями обработки и сварки стали. Имея толщину листа не более 0,5 мм, они тем не менее образуют достаточно жесткую конструкцию при малом весе. Герметичность всего канала достигается минимальными отклонениями в сочленениях.

Наружная труба не испытывает тепловых и химических нагрузок, а потому предполагает более низкие требования к ее качеству. Главной ее задачей является защита теплоизолятора от внешних воздействий, а также обеспечение общей прочности конструкции. Различные диаметры и форма конструктивных элементов позволяют создавать сложные дымоходные системы, которые могут обеспечить любой наклон или поворот. В такие трубы проще встроить смотровой люк, дефлекторы или стабилизаторы тяги.

Схемы установки дымохода над кровлей

Схемы установки дымохода над кровлей.

Главными преимуществами сэндвич-систем являются малый вес, габариты и простота сборки. При этом они обеспечивают высокую адаптивность к условиям эксплуатации, довольно низкую стоимость.

К недостаткам можно отнести низкую устойчивость при отдельном расположении конструкции и недостаточную теплоизоляцию, что накладывает некоторые ограничения для использования их в деревянных домах. Использование их в деревянных домах возможно только при наличии дополнительных негорючих конструкций, отделяющих их от деревянных стен и перекрытий. В отдельных случаях к недостаткам можно отнести невысокую эстетику подобных дымоходов, так как труба из нержавеющей стали не всегда вписывается в интерьер.

Если камин имеет топку закрытого типа, то нужно обеспечить небольшой участок трубы без теплоизоляторной прослойки. Это связано с тем, что в закрытых топках температура горения несколько выше той, которая является допустимой для стальных труб. Участок же трубы без изоляции способен снизить температуру дыма на 100°С на каждом метре такого участка и повысить общий тепловой КПД всей системы отопления.

Вернуться к оглавлению

Дымоходы из керамики

Правила устройства наружных дымоходов

Правила устройства наружных дымоходов.

Производство керамических дымоходов началось в Германии в середине 20-го века. Конструкции из керамики представляют собой дымоходную систему, которая состоит из полноценных элементов, выпускающихся на заводе. Элементы системы просты в устройстве и установке. Продаваемые наборы дымоходных систем имеют полный комплект элементов, которые необходимы для монтажа вертикального дымохода.

Каждый элемент керамического дымохода представляет собой трехслойную конструкцию, состоящую из керамической огнеупорной внутренней трубы, теплоизолятора и внешней бетонной оболочки. В качестве теплоизолятора так же, как и в стальных системах, применяются негорючие минеральные ваты. Бетонная оболочка снабжена каналами, которые обеспечивают дополнительный отвод тепла и снижают температуру внешней поверхности. Кроме того, в бетонной оболочке есть каналы для внутреннего крепления, что обеспечивает дополнительную прочность всей системы.

Керамические элементы довольно ограничены в размерах и представляют всего четыре варианта типоразмера дымового канала: 20х20 см, 25х25 см, 30х30 см и 20х40 см. Они имеют простую форму четырехугольной трубы снаружи и внутри. Внутренняя труба имеет скругленные углы для уменьшения сопротивления дыма. Обе трубы соединены керамическими ребрами, между которыми располагается теплоизолятор.

Схема устройства английского камина с прямым дымоходом и сжиганием топлива на глухом поду

Схема устройства английского камина с прямым дымоходом и сжиганием топлива на глухом поду.

Наличие теплоизолятора необязательно. Можно оставить это пространство пустым, что обеспечит дополнительную вентиляцию всего дымоходного канала. Это позволит снизить температуру внешней поверхности трубы, что снизит пожароопасность системы в целом и позволит использовать ее в деревянном домостроительстве.

Внутренняя труба выполнена из высококачественного огнеупорного шамота и имеет плотные гладкие стенки. Она способна выдерживать длительные тепловые и химические нагрузки, имеет высокую плотность и прочность. Данный материал практически невосприимчив к влаге. Наружная труба имеет рифленую поверхность, чтобы обеспечить надежное крепление в стене с помощью бетонного раствора или качественное приклеивание облицовочной плитки.

Монтаж керамического дымохода прост и понятен. Элементы ставятся друг на друга, швы между ними заполняются специальной огнеупорной мастикой. Эта же мастика гарантирует герметичность канала. Собранная таким образом труба фиксируется внутри стены или перекрытия цементно-песчаным раствором.

Схема устройства дымохода согласно правилам пожарной безопасности

Схема устройства дымохода согласно правилам пожарной безопасности.

Продаваемые керамические дымоходы имеют все необходимые элементы для монтажа законченной системы отвода продуктов горения и подключения ее к камину. Опыт эксплуатации керамических дымоходов показывает их надежность и эффективность. Они оптимальны для установки в деревянных домах при наличии отдельного фундамента и внутренней вентиляции.

Единственным условием расположения дымохода камина из керамики является то, что они должны располагаться не ближе 5 см от деревянных стен и конструкций дома. Если это условие невыполнимо, то внутрь собранной керамической конструкции можно вставить трубу из нержавеющей стали. Этот прием позволит снизить температуру на внешней поверхности трубы, что позволит располагать ее вплотную к деревянным конструкциям.

К преимуществу керамических дымоходов можно отнести то, что они могут располагаться непосредственно на камине. Из недостатков стоит отметить высокую цену подобного дымохода, необходимость доступа к нижним элементам конструкции и невозможность нижнего подключения, что увеличивает площадь его расположения.

Вернуться к оглавлению

Возможные проблемы при эксплуатации дымоходов

Виды монтажа трубы дымохода.

Виды монтажа трубы дымохода.

При длительной эксплуатации дымоходной системы может потребоваться ее ремонт. Особое внимание к работе дымохода стоит уделять в нескольких случаях:

  • дымоход камина имеет несколько наклонных участков;
  • имеется участок, расположенный под углом более 45° от вертикали;
  • он расположен близко к сгораемым конструкциям здания;
  • присутствует частичное разрушение кладочного раствора (для кирпичных конструкций);
  • имеются повреждения гидроизоляции оголовья;
  • внутри канала выступают фрагменты плит межэтажных перекрытий или арматура;
  • есть наличие каких-либо коммуникаций рядом с дымоходом;
  • имеются подозрения на нарушение герметичности.

В большинстве случаев повреждение происходит в подкровельной части. При его ремонте поврежденные слои заменяются, оголовок трубы бетонируется, а старые швы выскабливаются на глубину не менее 3 см с дальнейшим ремонтом.

Если же в канале возникли трещины и дым проникает в жилые помещения, то необходимо разобрать и вновь сложить кладку дымохода (при кирпичной конструкции) или заменить поврежденный элемент (при конструкции из стальных или керамических элементов). Если повреждения значительны, возможно, что дешевле обойдется возвести новый дымоход камина.

Самым главным условием правильной и эффективной работы дымохода является правильный его монтаж. В процессе монтажа нельзя допускать ошибок, так как это может привести к серьезным последствиям. Учитывая общую сложность работы, лучше всего доверить сооружение и монтаж дымоходной системы профессионалам.
