Правила строительства безопасной кирпичной каменки в бане

Имея на руках чертежи печи, можно сложить печь в бане своими руками.

Схема дровяной печи для бани.

Схема дровяной печи для бани.

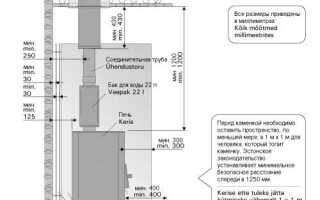

Расположить печь в плане необходимо отдельно, чтобы деревянные поверхности стен бани не загорелись. Если дерево ничем не обрабатывать, то расстояние от нагреваемых поверхностей печи до стены бани должно быть 40 см. Над печью соблюдается высота потолка 40 см. Расстояние от пола до зольника минимальное – 13 см. Расстояние от дымохода до сгораемых стен должно быть 13 см. От дна дымохода до сгораемых конструкций пола соблюдается расстояние 20 см. От деревянной балки до дымохода – 25 см. Кроме того, балка обертывается войлоком в 2 слоя и обмазывается глиной. При прохождении дымохода через чердак используются разделители из огнестойкого кирпича, толщиной в полтора кирпича. Необходимо также горизонтальное разделение, если есть сгораемый утеплитель на чердаке, оно выкладывается на высоту утеплителя. Дымоход необходимо плотно обернуть металлическим листом в месте прохода его через кровлю, ширина полосы минимальная – 50 см.

Схему установки печи на фундамент

Схему установки печи на фундамент

Расстояние от трубы до горючих частей кровли должно быть 26 см. Если соблюсти минимальные противопожарные зазоры невозможно, то необходимо применять асбестовые листы, которыми обиваются все сгораемые конструкции бани. Асбестовый материал должен быть изолирован дополнительно металлическим листом. Готовить раствор необходимо правильно, чтобы кладка не трескалась. Для кладки печи своими руками используется специальный кирпич. Перед топочной дверцей должен быть уложен стальной лист. Стена около топочной дверцы обивается двойным слоем войлока, пропитанного глиной, и заштукатуривается. Дымоход на чердаке обязательно надо заштукатурить и побелить, чтобы появляющиеся трещины были хорошо видны. Все близко расположенные от печи деревянные поверхности обрабатываются огнеупорными материалами (обиваются двухслойным войлоком, пропитанным глиной, или асбестовым листом). Это правило относится к тем частям конструкций, которые вынужденно проходят близко от печи (например, деревянные балки, перегородки).

Устройство фундамента

Кирпичная печь с водяным контуром

Кирпичная печь с водяным контуром.

Начинать печь надо с фундамента. Подошва фундамента должна быть на глубине промерзания грунта. В плане фундамент должен выступать за габариты печи примерно на 100 мм. Фундамент в большинстве случаев достаточно сделать бетонный, без армирования. Марка бетона должна быть конструктивная, так как кладка печи и трубы имеют большой вес. Под фундаментом грунт следует хорошо утрамбовать и сделать щебеночную подготовку. Нередко применяется бутовый фундамент для печи, выполненной своими руками. В качестве наполнителя в таком фундаменте используются камни, которые укладываются послойно в котлован и проливаются цементным раствором.

Для любого фундамента необходимо делать опалубку. Применяется обычная конструкция щитовой опалубки. Если бетон используется привозной, то экономичнее залить фундамент сразу на всю высоту. Если бетон готовится на площадке, то фундамент заливают слоями высотой не более 400-500 (мм). Последующий слой должен быть залит не ранее чем через сутки. Слой “бетонного молока”, который выступит в процессе твердения, должен быть сбит и смыт водой. Боковые стенки фундамента промазываются горячим битумом, чтобы агрессивные воды не разрушали бетон. Сверху устраивается рулонная гидроизоляция, чтобы вода не просачивалась в кладку печи.

Вернуться к оглавлению

Технология кладки печи и инструменты

При топке печи дровами нагреваются камни и внутренняя поверхность, кладка которой выполняется из шамотных кирпичей. Это необходимо, так как при топке температура внутренних поверхностей может достигнуть 800-1000 градусов. Для того чтобы построить безопасную банную печь своими руками, необходимо иметь чертежи, которые состоят из фасадов, разрезов и планов раскладки кирпичей – “порядовок”. Требуется соблюдать технологию кладки печей. Кирпич допускается использовать красный полнотелый и огнеупорный. Кладка с перевязкой огнеупорного и обычного кирпича в печах и трубах не допускается. Идеальные швы не должны быть более 3 мм (максимальная толщина шва – 5 мм). Проблема в том, что при неумелой кладке печи своими руками раствор швов может со временем треснуть и вывалиться. Раствор для кладки банной печи должен быть глиняный. Раствор в большинстве случаев расстилается рукой.

Схема банной печи.

Схема банной печи.

При кладке печи своими руками используются простейшие инструменты: мастерок, щетки, малярные кисти, тряпки, веник, совок, а также современные сложные инструменты. Современные инструменты позволяют обрабатывать и подгонять кирпичи, для этого пользуются наждачным кругом и фрезами. В кирпичах можно вырезать канавки для размещения в них проволоки, которой крепятся дверцы топочной камеры и зольника. Вырезаются пазы, в которые свободно размещают колосники. Следует пользоваться угольником и шнуром с отвесом. По углам печки при кладке постоянно должны висеть шнуры с отвесами. Отвесы подвешиваются к потолку, они представляют собой гвозди, которые внизу вдавливаются в раствор первого ряда.

Кирпич перед укладкой надо класть в воду примерно на минуту, чтобы поверхностный слой кирпича успел пропитаться водой. Если раствор обезвоживается, его качество снижается. Кирпич при подгонке следует резать, а не колоть. Главное – соблюдать плотность кладки. Через каждые пять рядов кладка затирается с внутренней поверхности тряпочкой с водой. Швы заполняются раствором на всю глубину. Рекомендуется сначала выложить ряд насухо и подогнать кирпичи, а затем кладка делается на растворе. Следует соблюдать правило перевязки швов: вертикальные швы перекрываются кирпичами верхнего ряда.

Вернуться к оглавлению

Приготовление раствора

Глиняный раствор приготавливают из трех компонентов: глины, песка и воды. Пропорция зависит от жирности глины. Примерное соотношение глины и песка – 1:2. Чтобы уточнить пропорции глиняного раствора, необходимо проверить его качество. Раствор не должен трескаться и деформироваться после сушки. Можно приготовить раствор своими руками из имеющейся в наличии глины. Если глина слишком жирная, то добавляется несколько больше песка. Консистенция раствора должна быть сметанообразная, чтобы раствор не стекал с мастерка свободно, но и оставшийся на мастерке слой раствора был бы не толстый.

Вернуться к оглавлению

Особенности банной печи

Обязательная принадлежность каменки для русской бани – бак для воды. Важно не только правильно разместить бак, но и использовать асбестовый шнур в местах, где бак соприкасается с поверхностями кирпичей. Печные дверцы обматывают асбестовым шнуром в два слоя и “сажают” на раствор. Каменка для бани имеет топку с дверцей, зольник, который часто является одновременно поддувалом и также имеет дверцу. Оптимальные параметры лучших печей подобраны инженерами, проектировщиками печей. Рекомендации проектировщиков необходимо соблюдать. Рассчитаны размеры топки и протяженность каналов. Необходимо встроить в дно топочной камеры колосники. Духовой шкаф – обязательная принадлежность печи-каменки. Часто топочная камера делается с чугунным настилом, на котором лежат камни.
