Особенности выбора трубы для дымохода

Дымоход является одной из самых важных систем любой бани. К данному элементу печей нельзя относиться пренебрежительно. Правильно подобранный и качественно установленный дымоход обеспечивает эффективное удаление продуктов горения топлива из помещения. Это обеспечивает снижение риска возгорания строения и устраняет опасность для человеческого здоровья.

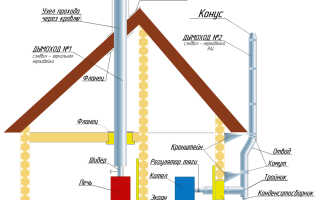

Схема дымохода.

Схема дымохода.

Качественный дымоход для бани способствует максимально эффективной работе банной печи, а ошибки, допущенные в выборе материала, расчете высоты и сечения ведут к задымлению бани и даже к пожару. Чтобы избежать данных неприятностей, нужно ответственно и серьезно подойти к устройству системы дымоотвода, осознать, что даже самые качественные печи для бани без правильного и хорошего дымохода – источник опасности для здоровья и даже жизни посетителей парной.

Типы дымоходов для бани: какой выбрать?

Дымоходы для сауны бывают одноконтурными и двухконтурными.

Схема дымохода для сауны

Схема дымохода для сауны.

Первый вариант – самое простое решение, не требующее больших финансовых затрат. Одноконтурные (неутепленные) дымовые трубы используются для гильзовки ранее возведенных кирпичных каналов. Размещение одноконтурного дымохода в подобном канале способствует увеличению уровня тяги, снижению потерь тепла и уменьшению количества конденсата в трубах печи. Однако одноконтурный дымоход нельзя устраивать снаружи бани, потому что неутепленный дымоход будет очень быстро охлаждаться, что приведет к неприятным последствиям: снижению мощности источника тепла, уменьшению тяги, запариванию дымоотводного канала и даже отравлению посетителей бани продуктами сгорания.

Схема дымохода для бани

Схема дымохода для бани.

Дымоход для бани, построенный по двухконтурной схеме, имеет 2 трубы различного диаметра (т.н. сэндвич), расположенные одна в другой. Эти трубы отделяются друг от друга негорючим материалом, изготовленным на основе базальтового волокна. Подобная конструкция способствует достаточно быстрому нагреву внутренней трубы и дает возможность избежать образования внутри конденсата с различными вредными соединениями. Такой дымоход для банной печи отлично переносит высокие температуры и атмосферные воздействия, поэтому является наиболее подходящим для бани.

Вернуться к оглавлению

Материалы для банного дымохода

Банные дымоходы напрямую контактируют с раскаленными продуктами работы печей. Данный факт диктует главное и самое важное условие – материал должен нормально переносить воздействие высоких температур. Подключение банной печи лучше всего выполнять одностенной дымоходной трубой, изготовленной из нержавеющей стали. В состав такого материала обычно входит титан, который делает трубу термостойкой. Подобный дымоход нормально переносит высокие температуры, полностью сохраняя все свои качества.

Растет популярность более надежных, но дорогих эмалированных и пока еще мало востребованных керамических банных дымоходов. Основное преимущество такого решения: универсальность, способность нормально работать с любым топливом и любым типом топки.

Схема банного дымохода

Схема банного дымохода.

Выбирая дымоходную трубу, например, для печи, работающей на газе или жидком топливе, помните, что толщина стенок конструкции должна быть 0,6 мм. Для банной печи, работающей на угле или дрова, желательно использовать трубу с толщиной стенки 1 мм. Если дымовая труба будет проходить снаружи дома или стоять обособленно в доме, то обязательно нужно использовать изоляционные материалы, что позволит обеспечить пожаробезопасность.

Толщину изоляционного материала нужно подбирать исходя из 2 критериев: материала (негорючий/горючий), рядом с которым будет проходить банный дымоход и особенностей используемого топлива.

Если в качестве топлива используется уголь или дрова и дом деревянный, то трубу нужно оснащать изоляцией толщиной 50 или 100 мм. Если в качестве топлива используется солярка или газ, толщина изоляционного материала может быть 25 мм, вне зависимости от того, находится ли рядом негорючий или горючий материал.

Вернуться к оглавлению

Основные особенности монтажа дымохода для банной печи

В тех местах, где дымоотводная труба проходит через перекрытие или сквозь стену, нужно использовать приобретенные заранее элементы сэндвич дымохода, включающие в себя лишнюю проходную гильзу, за счет которой обеспечивается дополнительная термоизоляция.

Схема монтажа банного дымохода

Схема монтажа банного дымохода.

Подбирать элементы конструкции необходимо так, чтобы все стыки в дымоходе были на виду. Категорически запрещено выполнять стыковку элементов в перекрытии или в стене. Температура газов, выходящих из банной печи, очень высока, поэтому необходимо использовать дымоход, имеющий утолщенный слой теплоизоляции, на стенку не меньше 50 мм.

Внутренняя труба (дымовой канал) у основы должна быть оснащена прочисткой для извлечения золы. Прочистка должна закрываться герметичными дверцами. При покупке элементов стального или керамического дымохода необходимо тщательно проверить предел допустимых температур. То есть устанавливая печь, работающую на твердом топливе (уголь, дрова), не покупайте для нее трубы, предназначенные для масляных или газовых печей, где допустимая температура продуктов сгорания составляет не более 250°С, и проверьте, имеет ли этот дымоход требуемые разрешения и можно ли использовать его для выведения продуктов сгорания из печи, работающей на твердом топливе, а также устойчива ли данная конструкция к возгоранию золы около 1000°С.

Вернуться к оглавлению

Особенности устройства вертикального участка

На вертикальном участке можно использовать эмалированные и керамические трубы, а также трубы, изготовленные из нержавеющей стали. Хорошо, если проектом предусмотрено устройство вентиляционного канала. В данном случае достаточно будет использовать одностенную трубу.

Схема вертикального участка дымохода

Схема вертикального участка дымохода.

При выборе трубы для дымохода необходимо неукоснительно соблюдать нормы протяженности для подобных сооружений. Высота дымохода должна быть не меньше высоты, рекомендованной в инструкции к печи. Если инструкция отсутствует, необходимо ориентироваться на высоту 4,5 м и более. Окончание трубы дымохода должно быть не ниже уровня ветрового подпора. При выборе трубы следует ориентироваться на правила, указывающие на необходимость возвышения трубы над коньком крыши.

Облицовку дымохода нужно делать из целого и высококачественного керамического кирпича: без трещин, хорошо обожженного, по меньшей мере, 15 класса. Нельзя выполнять облицовку дымовой трубы керамическим пустотелым и белым силикатным кирпичом, газобетонными блоками и т.п. Шов между кирпичами облицовки должен быть цельным, толщиной не более 10 мм. Между каналами необходимо обеспечить герметичность. Помимо этого, кирпичный дымоход следует оштукатурить по всей длине, в том числе и на чердаке, и окрасить белой краской.

Стальная или керамическая дымоходная труба, встроенная в кирпичный дымоход, не должна соприкасаться с его корпусом. Трубу нельзя жестко блокировать, то есть щели, возникшие между кирпичом и облицовкой трубы, нельзя заполнять раствором, так как в противном случае в дымоходе могут появиться трещины. Внутренность дымового канала очищается от остатков раствора.

Установка вертикального участка дымохода

Установка вертикального участка дымохода.

Дымоход устанавливается вертикально. Допустимое отклонение от вертикали – не больше 35-45° на отрезке не более 2 м. Дымоход должен представлять однородную конструкцию. Нельзя выполнять соединения дымового канала в перекрытии, поддерживать на дымоходе балки перекрытия или разделять дымоход бетонным перекрытием и т.п. Рабочая высота конструкции должна составлять порядка 4-7 м; оптимальная тяга – 10-20 Па. В ходе эксплуатации печи дымоход должен чиститься и обязательно контролироваться трубочистом 4 раза в год.

Диаметр дымохода выбирается в соответствии с инструкцией, прилагаемой к печи. Как правило, в инструкции указывается сечение и длина конструкции, рекомендуемые для конкретной печи. В случае отсутствия инструкции при выборе труб следует ориентироваться на диаметр выходного патрубка теплоисточника.

При выборе дымохода необходимо учитывать все особенности конкретной бани и установленной в ней печи, следовать проверенным временем нормам и правилам. Тогда ваша баня станет уютной, теплой и безопасной.

Вернуться к оглавлению

Распространенные ошибки при монтаже дымохода для бани

На начальных этапах проектирования необходимо обратить особое внимание на соблюдение правил по технике безопасности и соблюдать все строительные нормы. В противном случае вам не удастся избежать неприятных последствий, среди которых особую опасность представляют отравление людей продуктами горения и возникновение пожара. При устройстве дымохода начинающие строители чаще всего допускают следующие ошибки.

Правильная установка дымохода

Правильная установка дымохода.

Используют неподходящие материалы. Не забывайте, что использование материалов, непредназначенных для устройства дымохода, рано или поздно приведет к непоправимым последствиям. Чаще всего при монтаже дымохода используют асбест и алюминий. Ни в коем случае не повторяйте эту ошибку. Иногда даже кирпич не подходит для строительства дымохода. Но его отлично можно заменить нержавеющей сталью, в случае если предусматривается установка газового отопления;

Самостоятельно меняют диаметр дымохода. Какую бы причину вы не выделили для того, чтобы изменить диаметр дымоходного канала, прежде всего, нужно проконсультироваться с профессионалом в данной области. Иначе может снизиться не только КПД системы, но и разрушиться все строение;

Объединяют сразу несколько дымоходных каналов в единую систему. Если есть необходимость в объединении всех отопительных систем в единую дымоходную сеть, лучше воспользоваться услугами или советами специалиста. При создании банного дымохода необходимо уделить достаточное внимание не только традиционно используемым материалам и методикам, но и современным стройматериалам и технологиям. К примеру, очень популярным и эффективным вариантом является дымоход-сэндвич из нержавеющей стали.

Нужно серьезно об этом подумать, т.к. это более просто и заберет у вас меньше денег, чем строительство неэффективного дымоходного канала.
