Особенности окраски печи

В частных и загородных домах зачастую хозяева стараются создать уют и тепло. Для этого в доме устанавливается печь, которая может быть выложена из кирпича или сварена из металла. Печь также незаменимый атрибут сауны и бани.

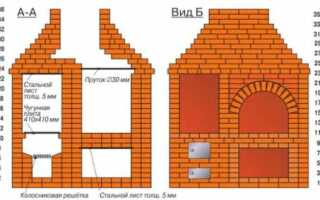

Схема кирпичной печи

Схема кирпичной печи.

Очень часто печь в доме выполняет не только возложенную на нее основную обязанность обогрева, но и создание интерьера.

Для того чтобы интерьер был неповторимый, необходимо провести внешнюю отделку печки. Отделку можно разделить на несколько способов:

  • оштукатуривание;
  • нанесение узора;
  • мозаика;
  • окраска.

Подробно разберем, как покрасить печь в бане, если она изготовлена из кирпича или из металла.

Способы окраски печи из кирпича

Для того чтобы покрасить банную печь, существует несколько технологий, которые разделяют по видам материалов, необходимых для окраски:

  • окраска мелом;
  • окраска известью;
  • окраска эмалями;
  • окраска гуашью (роспись).
Схема устройства краскопульта

Схема устройства краскопульта.

Прежде чем приступать к окраске, необходимо подготовить поверхность кирпичной кладки. К методике подготовки поверхности относятся с особой ответственностью, так как от этого будет зависеть долговечность вашей окраски без растрескиваний и других дефектов. Растрескивание поверхности очень часто происходит из-за перегрева стен печи и неравномерного распределения тепла. При высокой температуре кирпичная кладка в бане расширяется, а при остывании сужается. Конечно, для невооруженного глаза эти движения незаметны, а вот штукатурка их воспринимает и разрушается. Для того чтобы свести к минимуму движения кирпичной кладки и избавиться от щелей, применяют замазку и металлическую смазку. Одной лишь замазкой вопрос не решить – для этого применяется стяжка. Для стяжки вам потребуется стальная проволока небольшого диаметра. Как провести металлическую стяжку печи в бане?

В первую очередь подготавливают инструменты и расходные материалы:

  • молоток;
  • зубило;
  • металлический бородок;
  • проволоку.

Технология работ заключается в следующем. В наружной кладке, которая выполняет функцию каркаса, при помощи зубила и молотка выбивается несколько штроб по горизонтали. Глубина штроб должна составлять от 15 до 20 мм. Штробы выбивают таким образом, чтобы проволока опоясывала всю печь в бане. В штробу укладывают проволоку и натягивают ее. Натянуть проволоку можно при помощи бородка путем скрутки в нескольких местах. По окончании натягивания проволоки штробы замазывают. Поверхность кладки оштукатуривают глиной или асбестом. Рекомендуется проводить оштукатуривание поверхности при хорошо протопленной печи в бане. После высыхания поверхности ее можно покрасить.

При окраске можно воспользоваться меловыми и известковыми красками белого цвета. Подготовка краски проводится по следующей технологии:

  • в небольшую емкость укладывают куски мела и заливают их водой, чтобы они полностью скрылись под ней;
  • выдерживают время примерно 1 час;
  • в другой емкости подготавливают связующий раствор из клея и воды, в соотношении 1:25, рекомендуется использовать клей животного происхождения;
  • полученные растворы смешивают.
Схема последовательности покраски

Схема последовательности покраски.

Для того чтобы поверхность печки в бане не была с желтизной, в раствор добавляют синьку. Белый цвет можно изменить на необходимый вам, используя пигменты. Чтобы поверхность при высыхании не пачкалась, в известковый раствор добавляют соль из соотношения 50 – 100 г на ведро.

У такого способа есть существенные недостатки. Во-первых, при окраске практически невозможно добиться однотонности. Во-вторых, на окрашенной поверхности после высыхания остаются полосы. В-третьих, при высыхании поверхности краска может растрескиваться и отпадать. Раствор извести готовится по следующей технологии:

  • 1 кг извести заливают 1,5 литрами воды;
  • для более качественной окраски добавляют 5 г поваренной соли и чайную ложку олифы;
  • для получения более насыщенного цвета в раствор добавляют 20 – 25 г синьки.

Окраска проводится так же, как и при использовании меловой краски, в два слоя. Не рекомендуется использовать два вида окраски совместно. Если ваша печь в бане была окрашена меловой краской, а вы используете известковую, то поверхность старой окраски очень хорошо очищают.

Чем окрасить печь в бане без штукатурки? Для этого можно воспользоваться специально предназначенными кремниево-органическими эмалями.

Краска выдерживает высокую температуру, порядка 600 градусов, и не изменяет свой цвет в процессе эксплуатации. Для окраски кирпича можно воспользоваться эмалью типа:

  • КО-174;
  • КО-168;
  • КО-813;
  • КО-835А;
  • КО-1112.

Растворение эмалей проводится в растворе скипидара или растворителя марки 646. Окраска проводится в несколько подходов, но очень тонким слоем, для исключения подтеков на поверхности кирпича.

Инструменты для ручной покраски

Инструменты для ручной покраски: а, б — металлические шпатели; в, г — деревянные шпатели; д — маховая кисть; е — макловица; ж —ручник; з — флейц; и, к— филенчатые кисти; л — торцовка; м — пульверизатор из комплекта бытового пылесоса с банкой; н — валик.

Если по каким-либо причинам краску невозможно приобрести, можно приготовить ее своими руками. Для этого вам нужны:

  • скипидар;
  • лак ПФ-283;
  • высушенная гуашь;
  • небольшая емкость.

Краска приготавливается следующим образом:

  • лак и скипидар смешиваем в пропорции 1:1;
  • высушенную гуашь растираем в порошок;
  • добавляем в состав лака и скипидар до образования нужного оттенка.

Гуашь может использоваться для росписи печей, путем вырисовывания узоров на кирпичной кладке. Приготавливается такая краска разведением гуаши в воде с добавлением яичного белка. Белок добавляется после получения нужного оттенка.

Вернуться к оглавлению

Окраска металлических печей своими руками

Печь в доме может быть сварена из металла. Металл можно окрасить. Технология окраски значительно отличается от окраски кирпичной печки.

В первую очередь тем, что краска должна быть предназначена специально для металла и обладать высокой термостойкостью.

Очень часто возникает вопрос, чем покрасить печь для сауны, если она сделана из металла и при окраске у нее был неповторимый вид. При этом краска должна хорошо держаться даже при очень высокой температуре.

Есть способ! Этот способ больше не окраска, а химическая обработка. При этом поверхность металла напоминает вороненую сталь. Технология выполнения работ заключается в следующем:

  • металлическую поверхность тщательно очищают (до блеска);
  • удаляют окислы с поверхности при помощи концентрированной фосфорной кислоты, бутилового спирта и воды в пропорциях 150:4:1000;
  • поверхность подвергается воронению горячим или холодным способом.
Вернуться к оглавлению

Технология воронения

Для горячего воронения вам потребуется:

  • хозяйственное мыло – 50 г;
  • вода – 1 л.

Смешав составные части, полученным раствором удаляется кислота с поверхности металла. Металлическая поверхность разогревается до температуры 150 градусов, и на нее наносят едкий натр. Продолжительность нанесения около часа. Рекомендуется наносить, используя распылитель.

Для холодного воронения вам потребуется:

  • оливковое масло 50%;
  • треххлористая сурьма 50%.

Составные части смешивают между собой и получают пасту, которая наносится на поверхность металла после ее подготовки и очистки от кислот. Нанесение проводится в два этапа. Каждый этап длится 24 часа, это означает, что нанесенная паста должна сохраняться на поверхности не менее суток. Продолжительность воронения можно сократить, если металлическую поверхность предварительно нагреть до 100-200 градусов.

Методика покраски применима не только для печей. Так можно покрасить, например, мангал или другие металлические элементы, подвергающиеся высокому нагреву.

Выбирая краску для печи в бане, обращайте внимание прежде всего на сертификат качества, в котором обязательно должны указываться:

  • значение выдерживаемой температуры;
  • процент выделения химических реактивов при нагревании;
  • экологичность материала.

Ведь важный фактор при оформлении печи, независимо от того из какого материала она сделана, – это ваше здоровье.

Ссылка на основную публикацию
