Можно ли подсоединить две печки к одному дымоходу?

Люди достаточно часто задают вопрос о том, есть ли возможность подключить печь и камин либо два камина в один дымоход, есть ли возможность эксплуатировать две печки с одним дымоходом на разных этажах, можно ли в один дымовой канал совместить дымоходы для газовой колонки и камина. Расскажем об этом поподробнее.

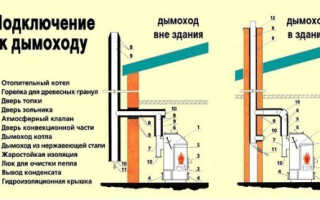

Схема подключения к дымоходу

Схема подключения к дымоходу.

Все это связано с тем, что во многих частных домах строился не только единый очаг, а присутствуют две печи-буржуйки либо два камина, варочная печь и камин, газовый котел (подвал) и камин (первый этаж), камины на разных этажах, камин на первом этаже и баня в подвале, уличная печь и барбекю в беседке. Владельцы нескольких очагов в доме не имеют желания выполнять строительство двух дымоходов, используя такие отговорки: строительство в данном случае будет неэкономичным, может уйти достаточно большое количество кирпича; один из дымоходных каналов, который планируется, будет примыкать к перекрытию либо деревянной балке; два дымохода из кирпича имеют немаленький вес.

Подобные вопросы, которые связаны с возможностью подключения двух подобных конструкций к единому дымоходу, могут возникать в связи с тем, что данная тема далеко не полностью раскрыта в СНиПах.

Выдержки из нормативных документов

Схема теплообмена

Схема теплообмена.

Следует знать некоторые выдержки.

Для России. Выдержки из СНиП 41-01-2003, из пункта 6.6.9 и правил трубо-печных работ (пункт 3.6.3): “Для каждой печи в большинстве случаев необходимо предусматривать отдельную дымовую трубу либо канал (в дальнейшем – дымовая труба). К одной дымовой трубе допускается присоединять две печи, которые располагаются в одной квартире на одном этаже. В процессе присоединения дымовых труб понадобится предусматривать в них рассечки, которые имеют высоту как минимум 1 м от нижнего соединения патрубков.”

Выдержки из СП 7.13130.2009, пункта 5.47: “В жилых многоэтажных домах и общественных зданиях допускается устройство каминов, которые работают на твердом топливе, при условии присоединения каждого из каминов к коллективному либо индивидуальному дымоходу. Подключение к коллективному дымоходу должно быть обязательно выполнено через воздушный затвор, в большинстве случаев с присоединением к вертикальному коллектору ответвлений через этаж воздуховодов (в уровне каждого этажа, который располагается выше)”.

Для Украины. Выдержки из ДБН В.2.5-20-2001.

Ж.3. Отвод продуктов сгорания от газовых бытовых приборов, печей и другого газового бытового оборудования, в чьих конструкциях предусматривается отвод продуктов сгорания в дымоход, необходимо предусматривать обязательно от каждого прибора, печи либо агрегата по обособленному дымоотводу.

Ж.6. Газовые небытовые приборы (пищеварочные котлы, ресторанные плиты и так далее) есть возможность присоединять как к общему, так и обособленному дымоходу. Допускается также предусматривать дымоотводящие соединительные трубы, общие для нескольких агрегатов. Ввод в общий дымоход продуктов сгорания для нескольких приборов необходимо предусматривать на различных уровнях либо на едином уровне с устройством рассечек таким образом, как описывалось в Ж.3. Площадь сечения соединительных труб и дымоходов должна быть определена расчетом, исходя из условий одновременной работы полностью всех приборов, которые в тот момент присоединены к устройству дымоотвода.

Схемы однооборотных дымоходов

Схемы однооборотных дымоходов: а – с одним опускным каналом.; б – с несколькими опускными каналами; в – с нижним прогревом.

В нормативных документах содержатся некоторые разграничения для подключения газовых устройств и очагов на твердом топливе на один дымоход (печки и дровяные подобные конструкции). Строительные нормы предоставляют следующую информацию: для каждой печки в большинстве случаев нужно одно обособленное устройство. Однако у славян достаточно интересный менталитет: законы не являются указом, а экспериментировать любят все, при этом не задумываясь о последствиях. На практике достаточно часто можно встретить камины на двух этажах, которые подсоединены в один дымоход. В верхнем камине имеется плохая тяга и дым попадает на второй этаж от работы нижней подобной конструкции.

Теоретически подключить есть возможность. Однако практика показывает, что подобные системы могут работать исключительно при определенных условиях: оптимальная высота и конструкция дымохода, увеличенное сечение дымового канала, выполнение установки нескольких заслонок (выполнение полного перекрытия дымового канала), соблюдение очередности растопки очагов (каминов), регулирование тяги в двух каминах (наиболее сложный момент).

Читайте также: Установка терморегулятора на радиатор отопления

Чем лучше снаружи утеплить дом?
Подключение терморегулятора – читайте здесь.

Вернуться к оглавлению

Пример работы двух каминов с одним дымоходом

В качестве примера будет рассмотрено несколько вариантов работы двух каминов, которые располагаются на разных этажах и имеют одно устройство дымоотвода.

Первый вариант. Топится только лишь одна печка на первом этаже. Понадобится полностью исключить попадание дыма в комнату с печкой, которая располагается на втором этаже. В данном случае шиберная заслонка камина, располагающаяся на втором этаже, не спасет.

Схема дымохода печи камина

Схема дымохода печи камина.

Второй вариант. Эксплуатируется исключительно один камин, который располагается на втором этаже. Понадобится полностью исключить возможность попадания дымовых газов на первый этаж и не допускать подсос воздуха снизу. Необходимо перекрывать дымоход между вторым и первым этажом. Однако это проблематично для модульного устройства, которое выполнено из нержавеющей стали, а также для модульного дымоотвода из керамики. Каминный шибер здесь не подойдет: в нем предусматривается неполное перекрытие дымового канала.

Третий вариант. Обе печки не будут работать. Если не перекрывать дымоход, то будет возможность получить воздухообмен комнат на различных этажах через дымовой канал, что запрещается.

Четвертый вариант. Будут топиться оба камина. Вначале растопится нижний. Теоретически нижний сможет гореть лучше: тяга будет сильнее. На втором этаже могут быть проблемы с камином из-за плохой регулировки режима горения, плохой тяги и задымления.

Вернуться к оглавлению

Разрешается ли подключать две печки либо два камина к одному дымоотводу

Плотными заслонками может решиться проблема попадания дыма в какое-нибудь из помещений, при этом нельзя одновременно эксплуатировать две печи. Плохая тяга второй печки и дым на втором этаже – последствия, которые могут быть, а основной вопрос – воздухообмен в доме: как регулировать режимы сгорания дров и тягу? как устраивается приточная вентиляция в каждом из помещений? какие условия воздухообмена имеются в доме (помещения соединяются через лестничный марш либо выполняется полная изоляция)? Вопросов в данном случае будет больше, чем решений. Следовательно, у каждой из печек должно быть отдельное устройство дымохода.

Схема двухтрубного дымохода

Схема двухтрубного дымохода.

В Европе разрешается подключение нескольких газовых устройств к одному общему дымоходу. Все печные работы проводятся либо специализированными компаниями, либо профессионалами с лицензией. Универсальных рекомендаций и решений в данном случае нет, все должно рассматриваться индивидуально. Ситуация с поквартирным отоплением (использование газа) и отводом продуктов сгорания в общее подобное устройство несколько другая. Газовые закрытые котлы снабжаются автоматической системой регулирования горения и работы в случае падения давления газа. Дровяные современные камины и топки не имеют подобных функций.

В случае подсоединения на одном этаже двух каминов к единому дымовому каналу расстояние между патрубками подключения должно составлять обязательно как минимум 1 м, а сечение дымохода понадобится увеличить.

Оба устройства для отопления должны работать на одном и том же виде топлива.

Одновременная эксплуатация в таком случае не будет вызывать проблем. Вначале следует растапливать более мощный очаг.

Вернуться к оглавлению

Особенности отвода дымовых газов в общий дымоход

Отвод в общий дымоход дымовых газов имеет некоторые особенности:

Схема сборки модульного дымохода

Схема сборки модульного дымохода.

  1. Если печки, которые располагаются на двух этажах, полностью построены, то лучше всего будет топить их по отдельности.
  2. Не допускается подключать дровяной камин и газовый котел на один дымоотвод. Подобные устройства для дровяных каминов и газовых котлов должны быть отдельными, а в общей шахте могут располагаться несколько обособленных каналов (труба от газового котла, каминный дымоход, вентиляционные каналы), при этом они должны разделяться полностью по всей высоте герметичными перегородками.
  3. Запрещается подсоединять дымоотвод в вентиляционный канал.
  4. Сквозная или туннельная каминная топка, которая встраивается между комнатами, является одним камином, который подключается к одному подобному устройству, с двумя облицовками либо порталами.

Конструкция дымохода и варианты его подключения, воздухообмен в помещении, устройство приточной вентиляции, поддержание горения и регулирование тяги – основные вопросы, которые возникают при одновременной топке нескольких печей с одним дымоотводом. Вопросов имеется достаточно большое количество, однако наилучшим решением является следующее: на каждый камин или печь должен приходиться отдельный дымоотвод.
