Какой бывает ракетная печь? Принцип действия и особенности

Особенного внимания среди отопительных устройств заслуживает печь-ракета. Она имеет оригинальное строение, которое подразумевает использование доступных материалов и составляющих. Организовать такую печь своими руками может фактически каждый. Достаточно понимать, как читаются чертежи, а также уметь пользоваться основными строительными инструментами и материалами.

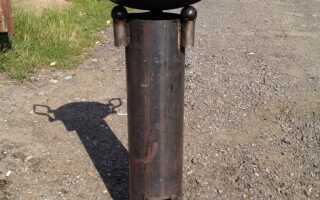

Самодельная печка-ракета
Вариант изготовления печки-ракеты своими руками

Принцип действия

Несмотря на простоту конструкции, печь-ракета подразумевает задействование сразу двух принципов работы:

  • свободное перетекание древесных газов по каналам;
  • пиролиз – дожигание газов, которые выделяются при горении.

Самая простая печка-ракета использует только первый принцип работы, поскольку для пиролиза недостаточно условий.

Ракетная печка, изготовленная самостоятельно
Аккуратная ракетная печка, изготовленная своими руками

Сначала рассмотрим варианты реактивных печей, используемых для приготовления пищи. В таком устройстве в качестве топливника используется короткая труба, расположенная горизонтально, а затем она направляется вверх. Это самая простая конструкция.

Закладка топлива в печку-ракету осуществляется непосредственно в трубу, после чего поджигается. В итоге образуется поток раскаленных газов, который ориентирован выйти наружу, а значит, стремится к вертикальному участку.

На срезе трубы размещается емкость, используемая для воды или еды. Между ней и трубой есть просвет, чтобы продукты горения могли выйти.

Многих интересует, почему такую печь называют ракетой. В конструкции имеется повернутое вверх сопло, из которого, при работе устройства, вырывается пламя. Отсюда и название.

Открытый огонь в ракетной печке
Языки пламени, вырывающиеся из ракетной печки

Безусловно, прогреть помещение таким агрегатом не получится. Ракетная печь должна быть дополнена теплообменником, а также каналами для отвода продуктов горения. Для обеспечения высокой температуры на вертикальной части трубы выполняется утепление огнеупорным материалом.

Сопло может накрываться колпаком. Это необходимо для качественного отбора тепла. Снизу горизонтального участка трубы создается канал для подачи вторичного воздуха.

Современный вариант исполнения подразумевает немного иную конструкцию. Такая реактивная печь подразумевает дожигание пиролизных газов, что возможно за счет поступления вторичного воздуха. К тому же под верхом колпака собираются продукты горения, что повышает давление до избыточного. Со временем тепло передается наружу через стенки трубы, что вынуждает газы остывать и спускаться вниз. Там их ждет горячий воздух, поэтому им приходится направляться в пространство между стенками колпака и трубы, отправляясь в дымоходный канал.

Применение ракетной печи с колпаком
Применение ракетной печи с колпаком на участке

За счет пиролизных процессов существенно повышается КПД. А благодаря перетоку газов организовывается саморегулирующая система.

Продуктивный теплоотбор

Газы, которые направляются в дымоход, имеют высокую температуру. Поэтому понятно, что не стоит так просто от них избавляться. Ведь иначе эффект от устройства будет минимальным. Поэтому для печи-ракеты своими руками придумано несколько решений:

  • на ракетную печь устанавливается водяной контур;
  • газы пропускаются через каналы, оборудованные под лежанкой.

Печка-ракета с водяным отоплением изготавливается без колпака, энергия продуктов горения применяется в металлическом теплообменнике. Не стоит использовать змеевик с водой, лучше сделать водяную рубашку.

Также можно сделать дымоходные каналы, выложенные из кирпича. Они могут расположиться на полу, а сверху может быть оборудована лежанка. И в этом случае длина каналов должна быть точно рассчитана, а иначе придется организовывать естественную тягу.

Кирпичная печь-ракета с лежанкой
Конструкция кирпичной печи-ракеты с лежанкой

Преимущества

Создать ракетную печь своими руками – получить такие преимущества:

  • добавлять топливо можно во время процесса;
  • КПД не является постоянной величиной, но при правильном отборе тепловой энергии у газов он может быть весьма высоким;
  • естественная тяга дымохода не является обязательным условием;
  • доступность монтажа – для организации печи-ракеты своими руками достаточно небольшого опыта в печном деле, минимум затрат на материалы.
Применение ракетной печи
Использование ракетной печи на природе

Такие преимущества делают печку-ракету востребованным устройством.

Недостатки

Примечание: И пусть печка-ракета характеризуется простотой и привлекательностью, у нее есть и минусы. Например, есть определенные требования к качеству топлива. Дрова не должны быть влажными, иначе эффект пиролиза достигнуть не получится. К тому же за конструкцией нужен постоянный присмотр.

Изготовленная ракетная печь своими руками для бани слабо подходит, поскольку она отдает немного тепла, необходимого для парной. Малая площадь поверхности печи исключает эффективный прогрев бани.

Виды

Выделяют несколько видов печек-ракет:

  1. Кирпичные котлы. Имеют отличие от печей – оснащены встроенным теплообменником, из которого теплоноситель подается в отопительную систему: бак, трубы, радиаторы.
  2. Отопительные. Демонстрируют эффективность обогрева комнат, применяя конвекционный принцип действия.
  3. Конструкции с варочной панелью, их называют отопительно-варочными.
  4. Камины. Чаще всего используются для отопления одного помещения, в котором находятся.
  5. Для бани. Они имеют оригинальную конструкцию. Основная задача устройства – повышение температуры камней, благодаря чему обеспечивается разогрев воздуха в парилке. Важный показатель решений – интенсивность.
Упрощенный вариант ракетной печи
Простая конструкция ракетной печи, изготовленной своими руками

Конечно, это еще не все виды, которые существуют.

Из баллона

Это достаточно популярный вариант, который успешно реализуется руками множества умельцев. Чаще всего для изготовления используется газовый баллон объемом 50 л. Он будет выполнять функцию колпака. Для создания загрузочного бункера и топливника можно использовать трубу диаметром 15 см. Для дымохода применяется труба диаметром 10 см, для внутреннего канала – 7 см.

Печка-ракета из газового баллона
Применение печки-ракеты из газового баллона на участке

Нужно отрезать изделия нужной длины, у баллона – отсечь верхнюю часть. Далее, используя чертеж, следует своими руками сварить детали между собой. Проем между трубами 7 и 15 см заполнить теплоизоляционным материалом. Можно использовать песок, только его рекомендуется прокалить, чтобы убить органическую среду. Иначе процесс отопления будет сопровождаться неприятным запахом.

В собранном состоянии ракетная печь из газового баллона весит немного, поэтому особое основание для нее не требуется. К устройству нужно приварить ножки.

Из кирпича

Своими руками можно сделать ракетную печь из кирпича. В этом случае придется сильно потрудиться, чтобы получить качественную конструкцию. Огневые каналы устройства изготавливаются с использованием шамотного кирпича. В качестве колпака можно использовать бочку.

Простая печь-ракета из кирпича
Как может выглядеть печь-ракета, изготовленная из кирпича

Для расположения конструкции рекомендуется вырыть небольшую яму, поскольку она должна находиться ниже уровня пола. Дно нужно уплотнить, после чего заливается бетонное основание толщиной 10 см. Когда раствор застынет, можно начинать кладку. Для этого используется раствор, в состав которого входит огнеупорная глина. Когда конструкция будет построена, раствор отвердеет, можно засыпать вырытую яму. На канал надевается бочка, у которой своими руками вырезается дно. Пространство между кирпичом и ней засыпается утеплителем.

Торец устройства обмазывается раствором, сверху надевается бочка большого размера, к низу которой приваривается дымоход.

Подводим итоги

Примечание: Ракетная печь – оригинальное решение, которое можно соорудить своими руками. Достаточно выбрать подходящий вариант конструкции, учесть рекомендации и требования. Предварительно обязательно нужно сделать чертеж. Если своими руками начертить схему не получается, можно использовать готовые варианты, представленные специалистами.

В этом деле главное – не торопиться, тогда результат обязательно будет соответствовать принятым нормам, станет эффективным инструментом для нагрева.
