Как построить печь длительного горения своими руками

Проблема отопления особенно актуальна в частных секторах и индустриальных частях городов, заполненных складами и гаражными кооперативами. Существует масса способов обогрева, начиная от теплых полов и заканчивая воздушными пушками и каминами. Большинство из указанных требует длительного монтажа или серьезных финансовых расходов, однако есть и такие, которые позволяют наслаждаться теплом без особых вложений.

Для создания оптимального температурного режима в малых и средних помещениях можно сделать печь длительного горения своими руками. От других устройств самодельная конструкция отличается высоким уровнем КПД и неразборчивостью к предметам горения. Она может функционировать на дровах, опилках, бумаге, отходах и другом топливе. Соответственно, затраты на поддержание тепла идут минимальные, а отдача превосходит все ожидания.

Достоинства самодельных печек перед другими аналогами

  1. После закладки дров в топку не требуется участия пользователя в отопительном процессе. Энергия может выделяться до 20 часов, что минимизирует расходы времени на дозаправку и обслуживание печи.
  2. Конструкция не нуждается в твердом фундаменте для монтажа, она невелика по габаритам и характеризуется малым весом, вследствие чего может устанавливаться на земле или металлическом настиле. Основание обязательно должно быть негорючим, иначе пожара не избежать.
  3. Печи и камины длительного горения легко переносят долговременные простои, могут эксплуатироваться только в сильные морозы.
  4. Малое количество отходов образуется из-за практически полного выгорания твердого топлива, оставшуюся золу можно распылить в качестве удобрения.
  5. Несмотря на то, что в каждой конструкции обязателен дымоход, едких газов самодельная печь практически не производит, что очень полезно в местах с густой населенностью.

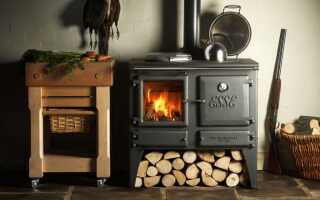

Печь длительного горения с варочной поверхностью
Печь длительного горения с варочной поверхностью

Установка отопительных устройств подобного рода характерна для помещений площадью до 50-70 кв.м. В зданиях большего размера требуется проведение водяного контура, что невозможно в данном случае.

Принцип работы самодельной дровяной печки

Примечание: Устройство печи длительного горения своими руками возможно по множеству схем, однако функционируют они одинаково.

Топливо загружается в котел, где и производится розжиг. В это время в топку поставляется кислород через специальные заслонки. Когда дрова хорошо разгораются, доступ к воздуху минимизируется, что приводит к скоплению внутри отопительного котла тяжелых газов, таких как водород и метан. Они и дают огромный выброс кинетической энергии. Попытка произвести подобное увеличение мощности в обычной печке приведет к сильному задымлению, но никак не улучшит результат.

Подготовка к созданию конструкции

Печь длительного горения состоит из основной части, ножек, переходников и дымохода. Как и другие отопительные элементы она должна соответствовать всем правилам пожарной безопасности, в противном случае на владельца могут быть наложены санкции вплоть до административного наказания. Для сборки и сварки необходимо помещение среднего размера, где будет удобно работать с однофазной или трехфазной электрической сетью. Если печь длительного горения создается на открытом пространстве, то рекомендуется пользоваться генераторами.

Конструктивные элементы:

  • бочка, труба, баллон или иная емкость вместимостью около 200 литров, подойдет и толстый лист;
  • обрезки металла или швеллер для сборки ножек;
  • стальные листы толщиной не менее 5 мм;
  • трубы диаметром 100-150 мм для сопряжения внутренних отделов и создания дымохода.

Самодельные печи длительного горения могут собираться из подручных материалов, но необходимо следить за качеством и герметичностью швов, а также тщательно проверять подгонку заслонок чтобы избежать утечки дыма в жилое или производственное помещение.

Схема котла длительного горения
Схема котла длительного горения

В качестве рабочих инструментов будут выступать угловая шлифовальная машина, оснащенная отрезным диском по металлу, сварочный инвертор, угольник и рулетка, а также тяжелый молот. Все оборудование можно найти у соседей или взять напрокат, что существенно снизит затраты на сборку печки длительного горения своими руками.

Примечание: Не стоит применять старые и ржавые трубы или б/у сырьё – это значительно снизит срок эксплуатации печки длительного горения, созданной своими руками.

Вы потеряете массу времени и сил, а прибор будет служить с перебоями и неисправностями, что в конечном итоге может привести к возгоранию помещения.

Алгоритм производства конструкции

  1. Если вы взяли за основу бочку, первый шаг можно пропустить. В ином случае из имеющихся материалов нужно создать тару квадратной или цилиндрической формы с днищем, но без верха. Если используется баллон, то необходимо срезать болгаркой часть с вентилем, если в наличии только лист, то его нужно согнуть, сделать соединительный шов автогеном и приварить дно толщиной от 5 мм и больше.
  2. К нижней части будущей печи или камина длительного горения присоединяются ножки. Они служат для лучшей устойчивости и препятствуют возгоранию напольного покрытия при длительном тлении топлива.
  3. Этот этап предусматривает изготовление прижимной части для топлива со швеллером. Вам понадобится круг из металла, диаметр которого будет чуть меньше, чем внутренний диаметр бочки. Он должен свободно проходить внутрь цилиндрической формы. В центре диска вырезается отверстие с радиусом 50 мм, к нему нужно приварить трубу такой длины, чтобы 10-15 см выступали за пределы основной отопительной конструкции. Это не дымоход, данная труба понадобится так как для розжига необходим кислород. В верхней части нужно сделать заслонку, чтобы ограничивать количество проникающего воздуха.
  4. Чтобы дым не проникал в помещение нужно сделать крышку. Примечательно, что подводящая труба должна выступать и из нее, но больших зазоров между листом и патрубком быть не должно. 2-3 мм вполне достаточно.
  5. Печь длительного горения предусматривает наличие отверстия для уборки отработанного топлива. Резервуар должен плотно закрываться дверцей.
  6. На последней стадии приваривается дымоход. Его длина зависит от места расположения агрегата. Дымоход врезается в верхнюю крышку конструкции. Диаметр отводчика газов должен быть не менее 150 мм.

Здесь описан только один способ, но общие принципы сборки ясны. Часто под топливо предполагается размещать решетку – это упрощает сбор золы. В некоторых схемах присутствуют теплопроводящие элементы или водный контур, который помешает пожару. Закладка дров может производиться сверху или с боковой части – все зависит от фантазии и практичности мастера. Печка длительного горения, созданная своими руками, намного отличается по функциональности от магазинных аналогов, однако характеризуется большим уровнем КПД. Конечно, если она правильно сконструирована.

Как пользоваться самодельным отопительным прибором

После того, как печь длительного горения полостью готова, ее нужно протестировать. Для этого снимите верхнюю и прижимную крышку и утрамбуйте бак топливом. Чем плотнее будет сложена поленница, тем дольше агрегат будет тлеть. Придавите топливо кругом со швеллером, плотно закройте бак и разожгите огонь. Вместо спичек нужно использовать тряпку, смоченную в бензине или керосине, подойдет и бумага. Поджог топлива осуществляется через воздухопроводящую трубу. Не беспокойтесь о загазованности помещения во время разгорания – все вредные смолы отводятся через дымоход на улицу. Через 15-20 минут закупорьте заслонку, больше ваше участие в работе отопительной системы не понадобится порядка 13-17 часов.

Печь длительного горения Буран
Печь длительного горения Буран

Технические нюансы

Печь длительного горения вовсе не самая простая конструкция, как и множество других она имеет свои особенности в создании. Ниже приведены основные моменты, требующие повышенного внимания со стороны мастера.

  1. По возможности применяйте природное топливо. Шишки, иголки, ветки, сухая трава – все это содержит множество элементов для образования газа, что увеличивает время работы прибора.
  2. Дымоход может быть разъемным для удобства очистки, но чем меньше стыков, тем лучше он будет функционировать.
  3. Диаметр трубы для дымохода не должен быть большим – это снизит тягу, а маленький не справится с отводом продуктов горения.
  4. Отопительный агрегат не нужно ставить вплотную к предметам и стенам, особенно не рекомендуется монтаж рядом со шторами, книжными шкафами, резервуарами для бензина и так далее.
  5. Сделайте дверцы для очистки всех отделов котла, топливо должно загружаться в чистый бак – это увеличит теплоотдачу.

Домашняя печь – как раз тот случай, где размер не главное. Основной упор нужно сделать на верность проектирования и качество подгонки швов. Если позволяет разряд помещения и это не будет плохо выглядеть с эстетической стороны – разместите агрегат в центре комнаты, так вы увеличите обогреваемую площадь до максимума.
