Баня с купелью внутри — это наиболее распространенная конструкция для большинства банных построек средних размеров. Обычно купель устанавливается в помывочном отделении в непосредственной близости от входа в парилку, чтобы сразу после выхода из парной можно было с головой окунуться в охлажденную воду. Маленькие бюджетные бани чаще всего ограничиваются размещением душевой кабины и в лучшем случае обливного устройства, но при желании даже на небольшой площади вполне реально разместить удобную купель.

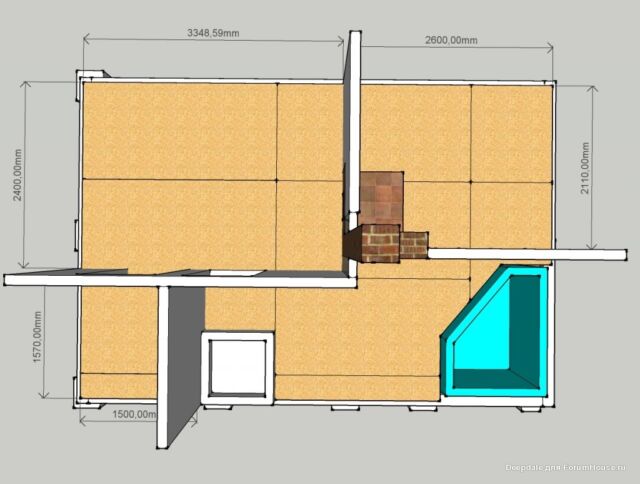

Каркасная баня с купелью 6х4
Существует такое мнение, что купель может устанавливаться только в банях на ленточном или другом бетонном фундаменте. На самом деле выбор столбчатого или свайно-винтового типа основания никак не ограничивает застройщика в вопросе обустройства купели внутри бани. Следующий проект станет этому прямым подтверждением.

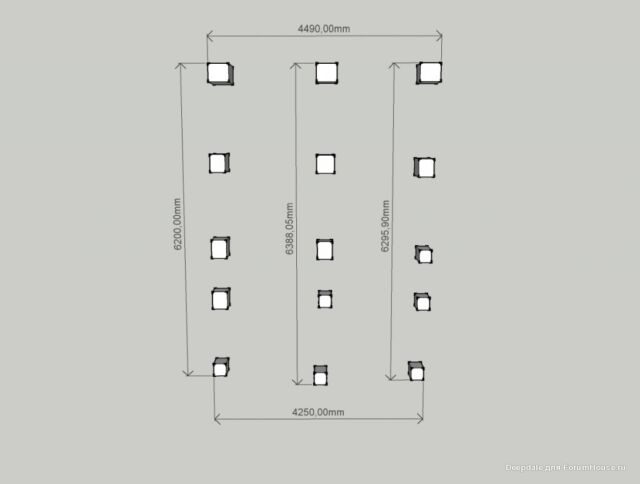

Изначально спланированное расположение фундаментных столбов было выбрано в следующих точках.

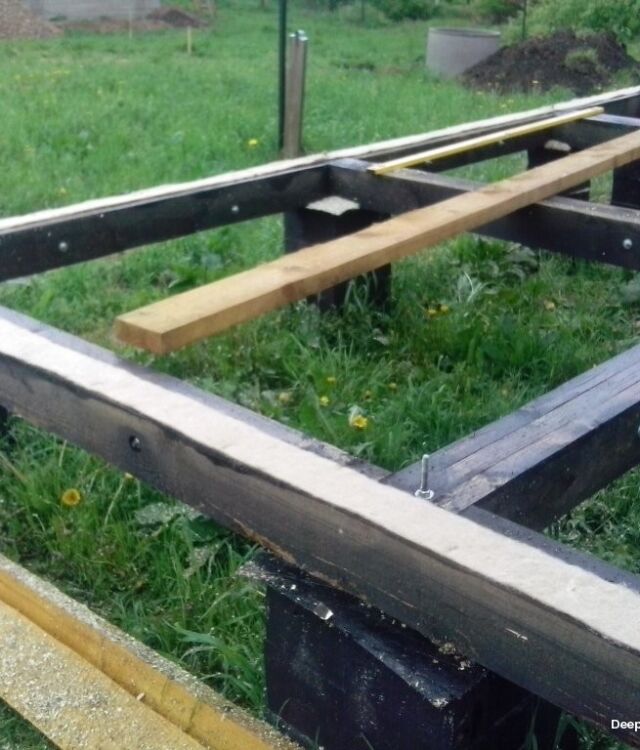

Деревянный ростверк изготавливается из досок 50х150 мм, соединенных между собой в балки по три штуки таким образом, чтобы в результате получить брус сечением 150х150 мм

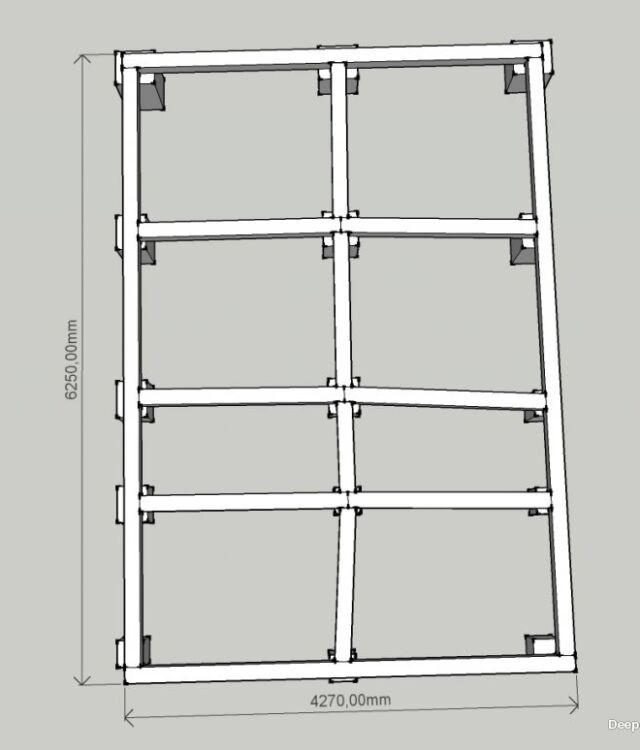

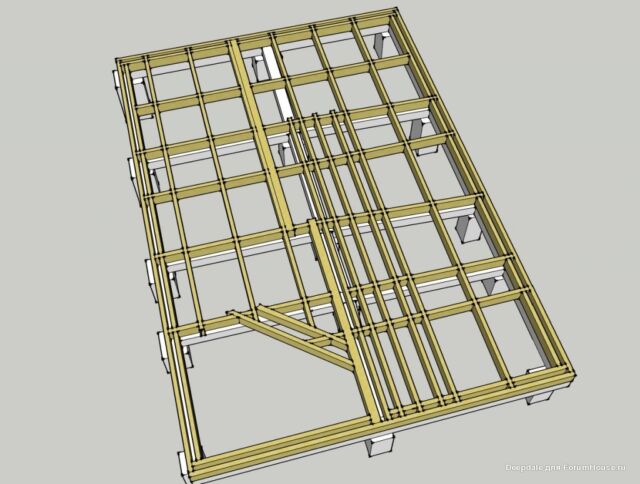

Далее можно видеть наглядную схему, по которой будет установлена каждая из опорных балок ростверка.

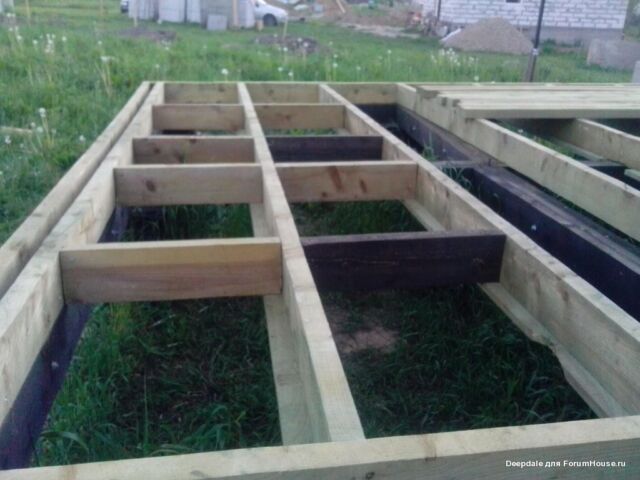

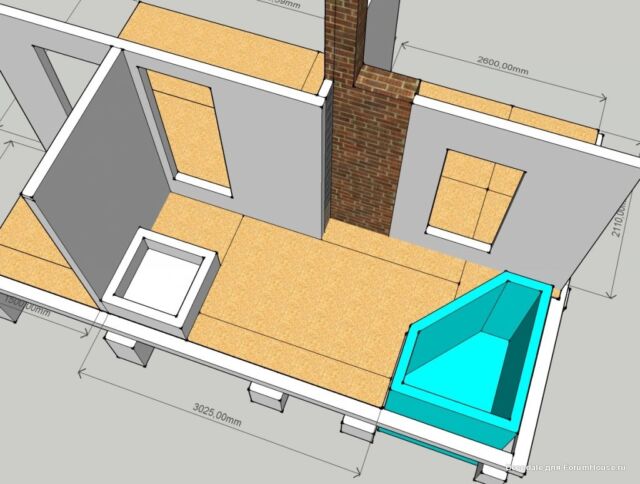

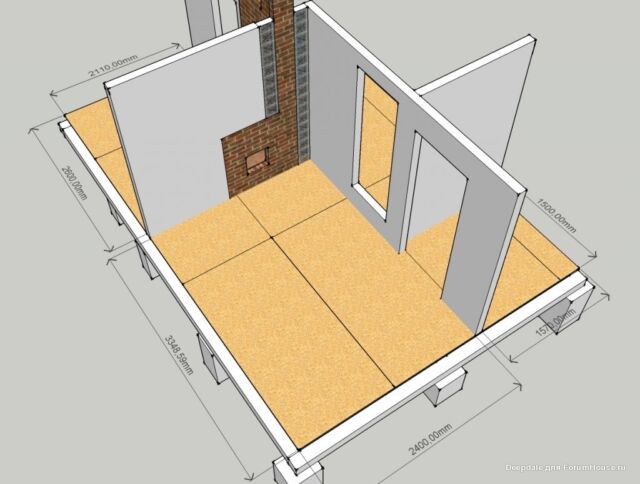

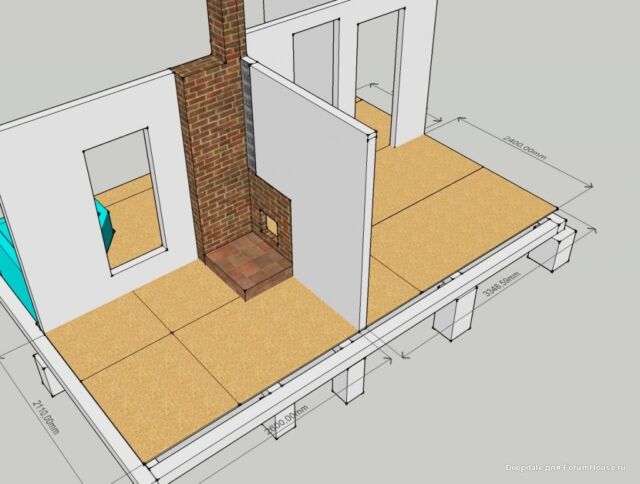

Лаги пола изготовлены из тех же досок 50х150, только взятых по одной. Такая конструкция основания рассчитана на установку металлической банной печи Ферингер «Малютка Паровая» с изготовлением кирпичного щитка общим весом около 750 кг.
При строительстве использовался фундамент на основе бетонных буронабивных свай квадратного сечения, изготовленный по технологии ТИСЭ.

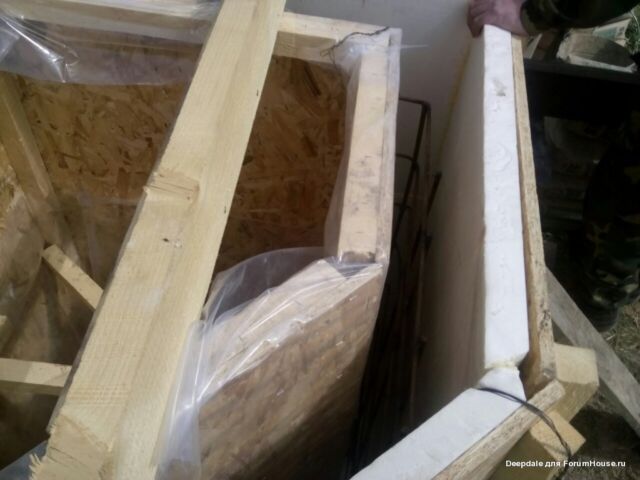

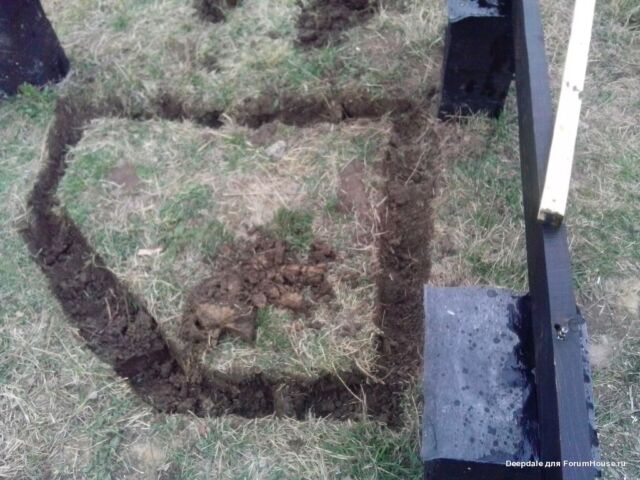

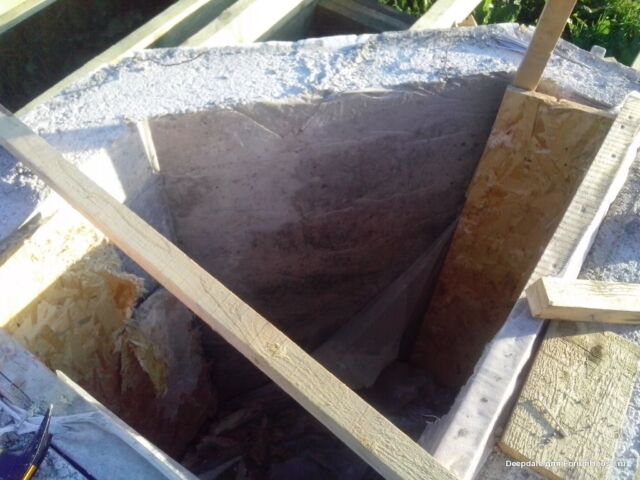

Купель выполненная из армированного бетона с утеплением. Заливка выполнялась на этапе монтажа ростверка.

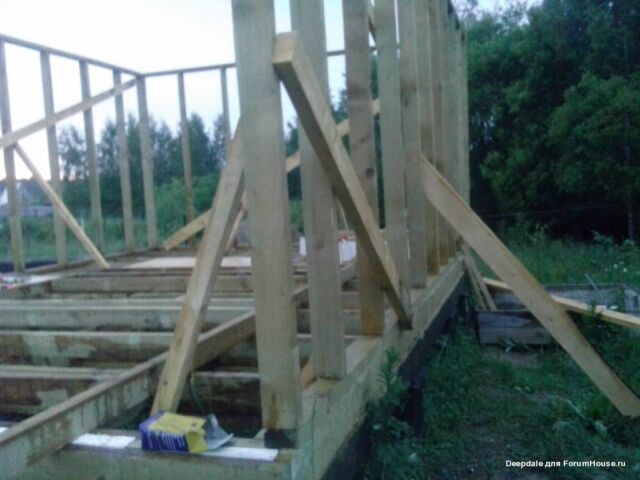

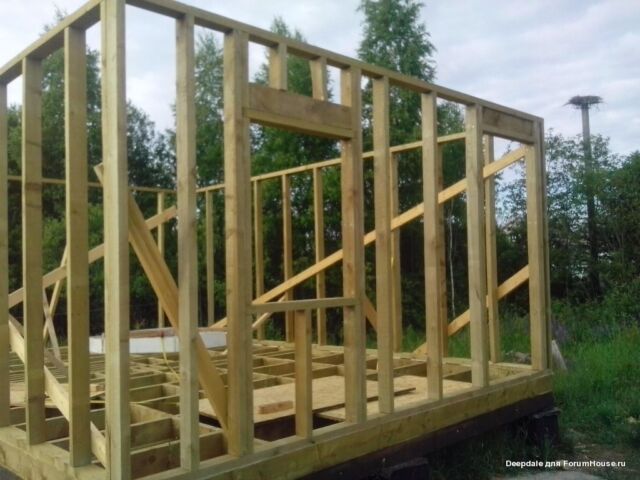

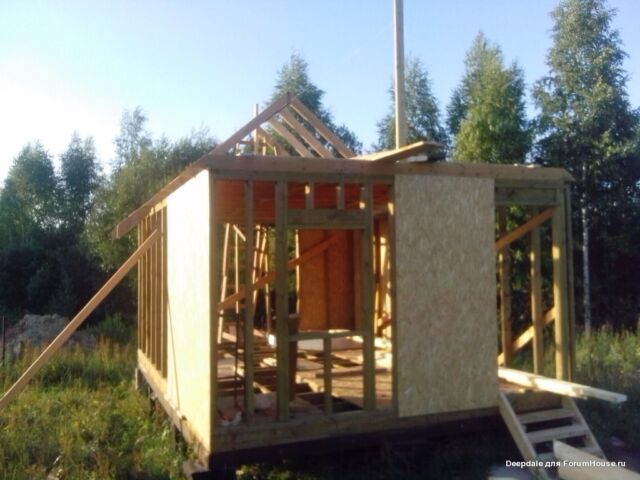

Далее следует стандартная технология изготовления каркасной конструкции. Внешняя обшивка стен выполнена из плит ОСП (OSB).

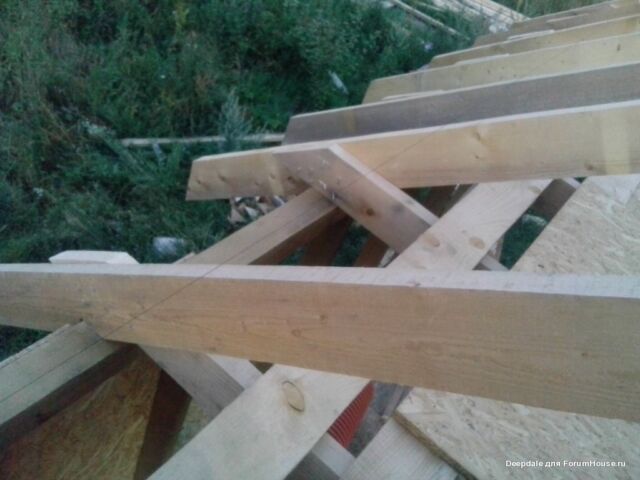

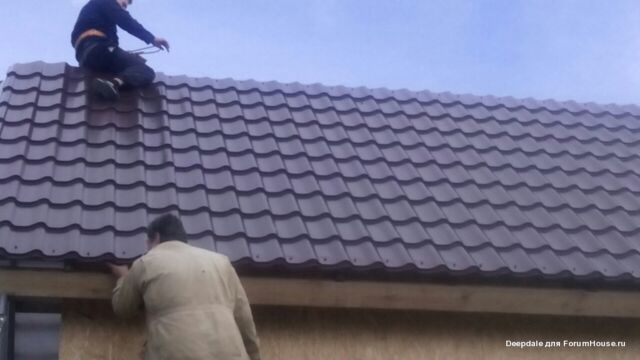

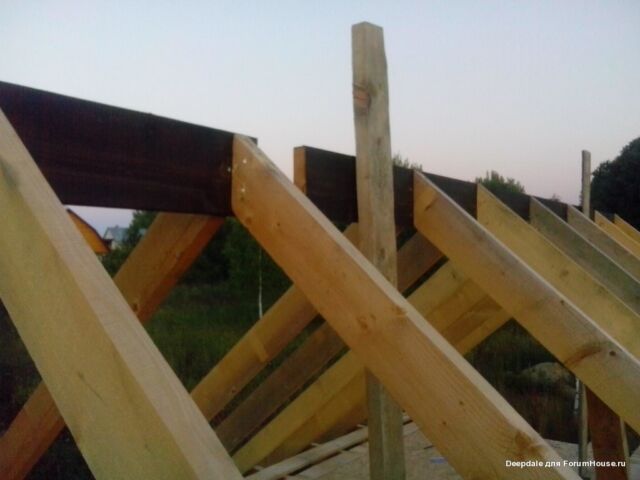

После возведения каркаса следует обустройство стропильной системы крыши и укладка кровли из металлочерепицы.

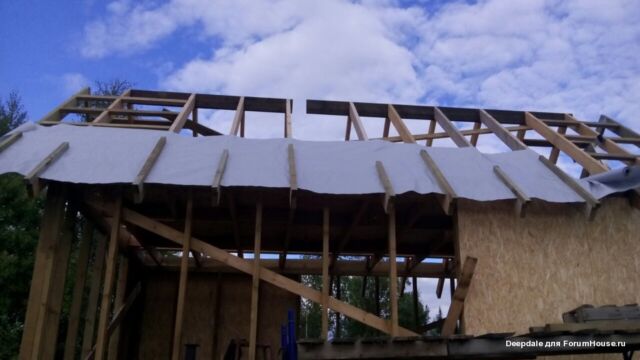

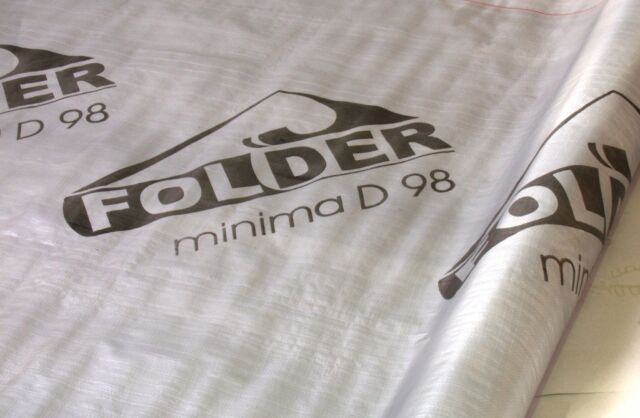

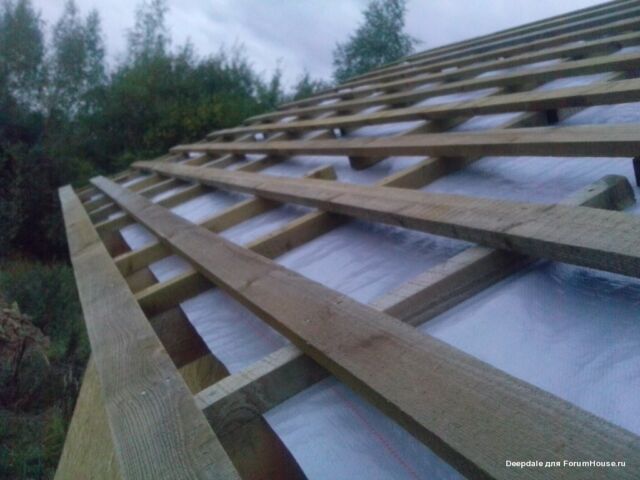

На стропила укладывается слой гидроизоляционной плёнки с плотностью 98 г/м². Она крепится к балкам крыши контробрешеткой, поверх которой укладываются доски обрешетки для крепления металлической черепицы на них.

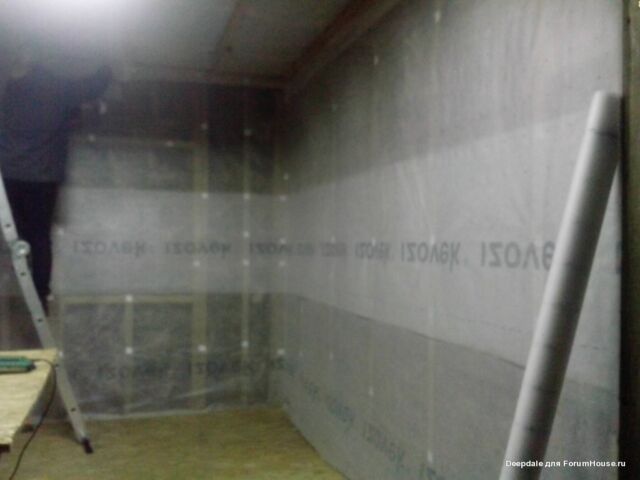

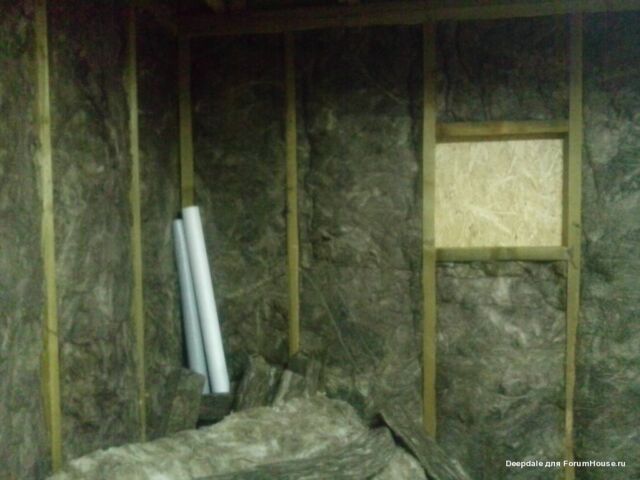

Внутри выполняется укладка утеплителя и пароизоляции.

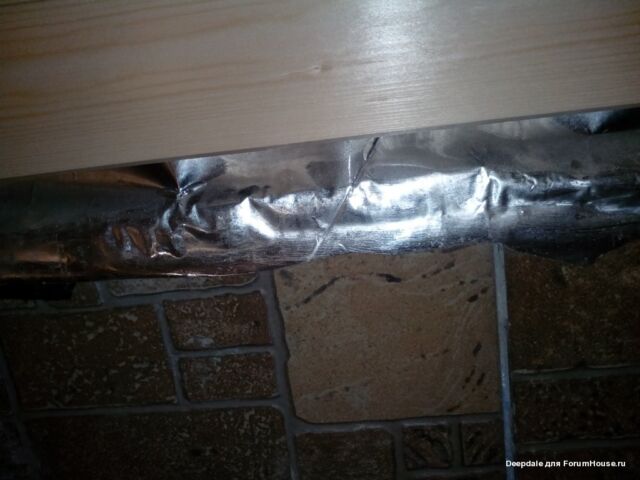

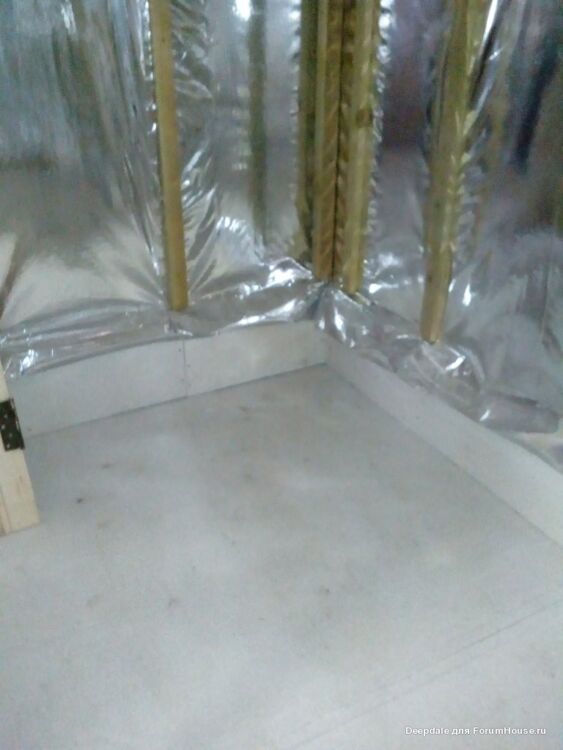

В парилке использована фольгированная пароизоляция на крафт-бумаге, а пол сделан из гипсоволоконного листа.

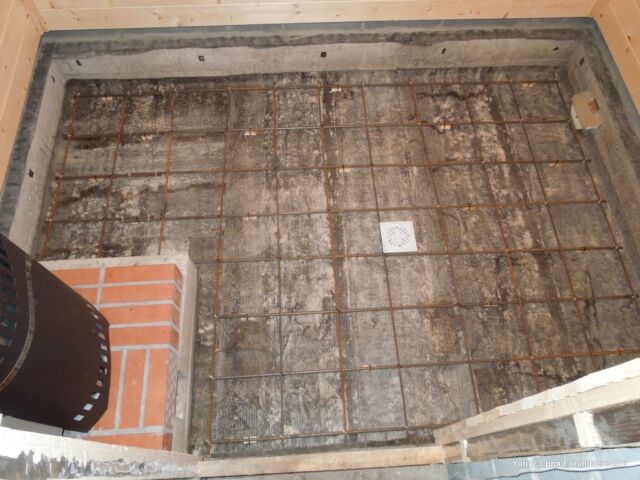

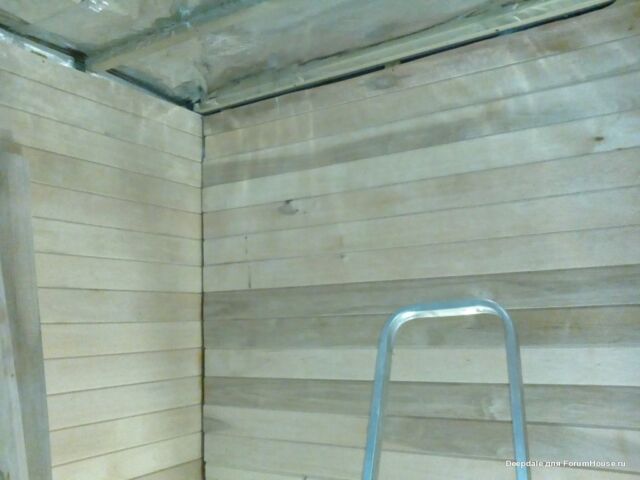

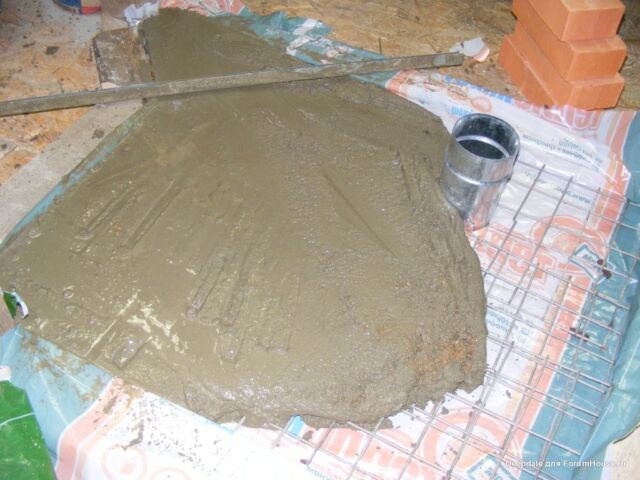

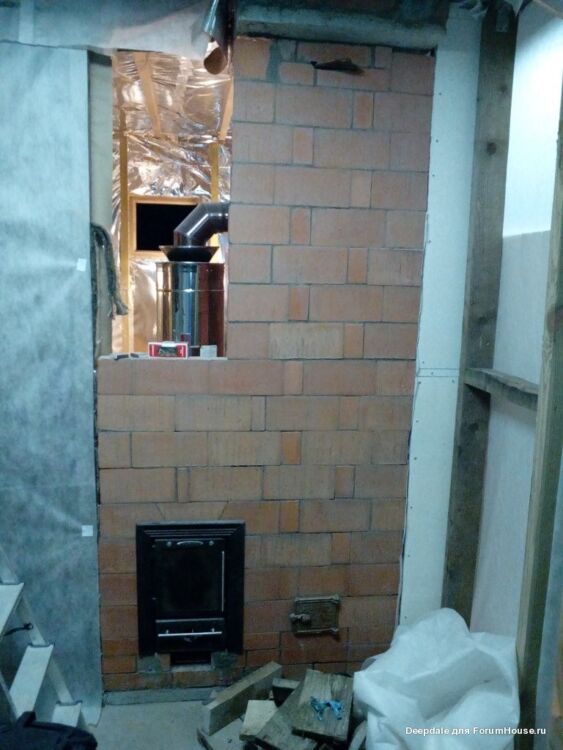

Стены отделаны вагонкой из ольхи на обрешетке из дерева с вентиляционным зазором. Внизу изготовлен небольшой цоколь из керамогранитной плитки, такой же какая использована для отделки пола. В парилке установлена металлическая печь со щитком из кирпича, под который был залита плита фундамента.
Комната отдыха обшита вагонкой.
Эта каркасная баня благодаря объёмному кирпичному щитку позволит с комфортом париться в любую, даже очень холодную зиму. Более 700 кг кирпича в щитке в процессе нагрева банной печи вбирают в себя большое количество тепла, которое потом ещё долго будут отдавать. Благодаря этому происходит хороший прогрев всех внутренних помещений, а не только парного отделения.

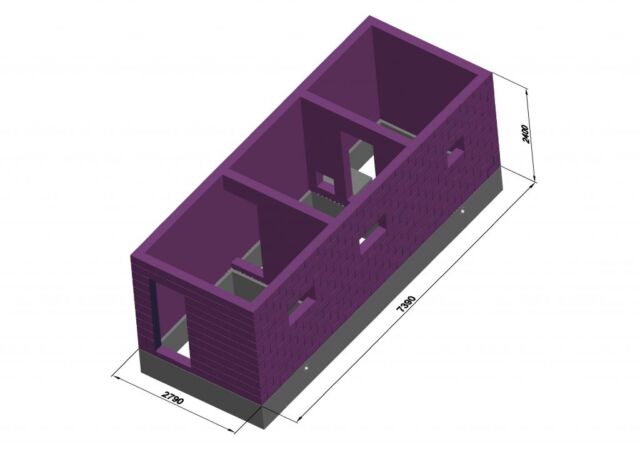

Баня из блоков 7х2,5

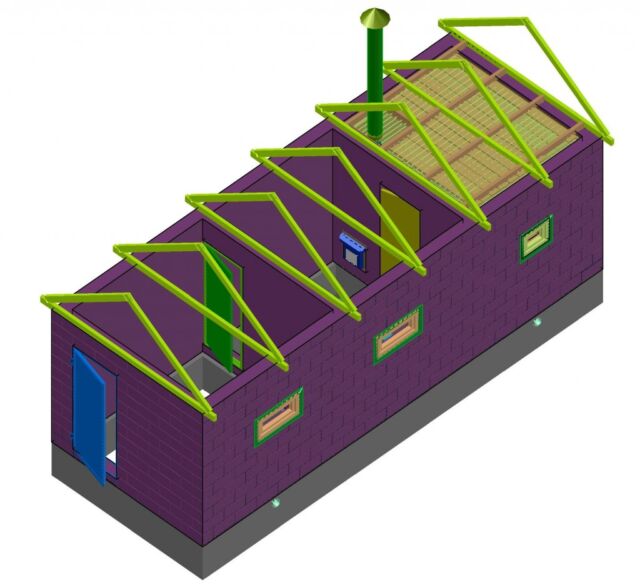

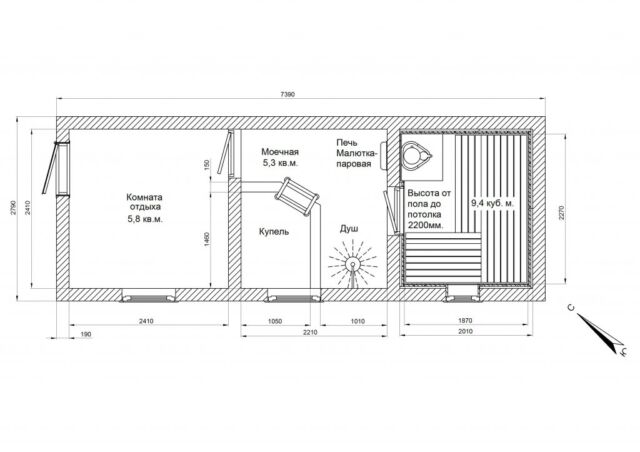

Это строение спланировано таким образом, чтобы каждое помещение шло поочередно одно за другим в один ряд. Первым делом входя в баню человек попадает в комнату отдыха площадью 5.6 м², откуда уже в помывочную с купелью ведет другая дверь, расположенная в противоположной стене.

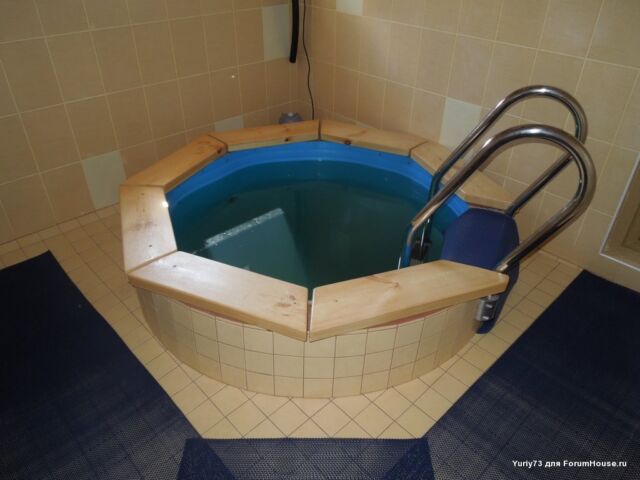

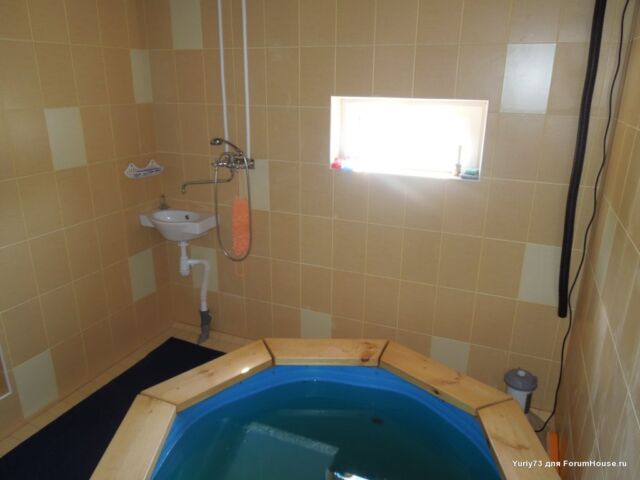

В моечном отделении установлена достаточно большая купель и отведено небольшое пространство под душ.

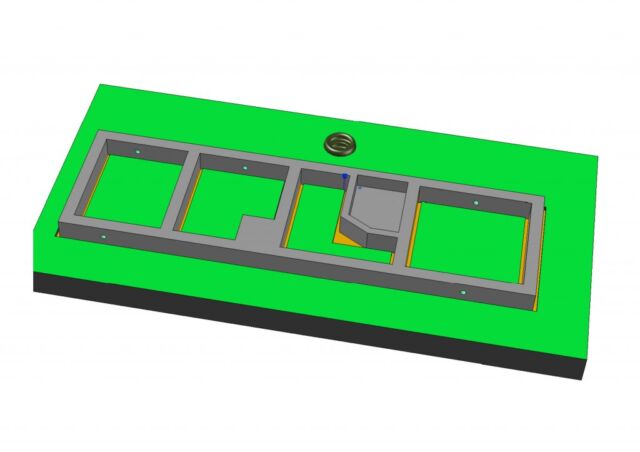

Фундамент сделан из армированной бетонной ленты.

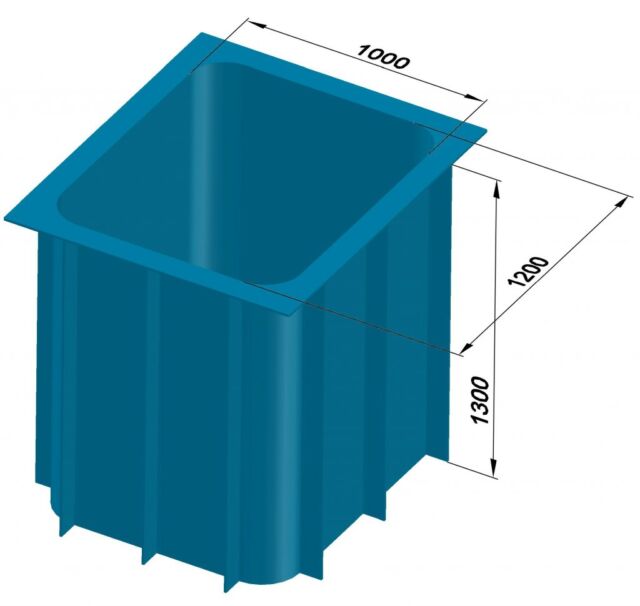

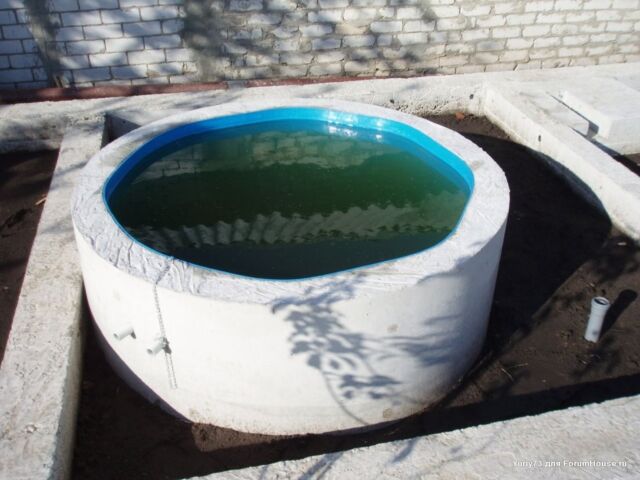

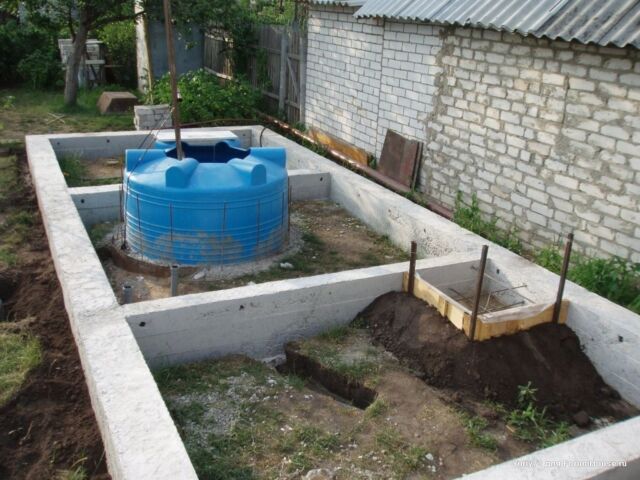

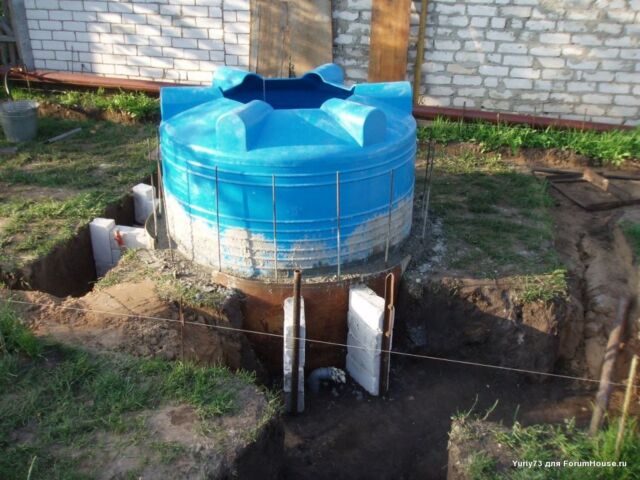

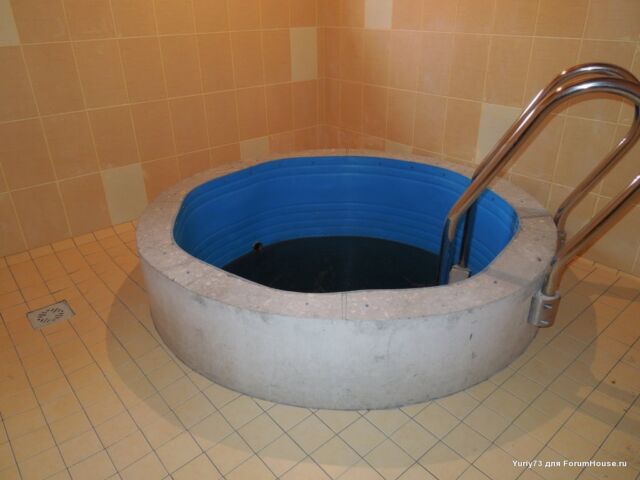

В основе купели — бетонные стены, а в качестве внутренней конструкции взят полиэтиленовый танк для воды, предназначенный для питьевой воды и имеющий стенки толщиной 8 мм.

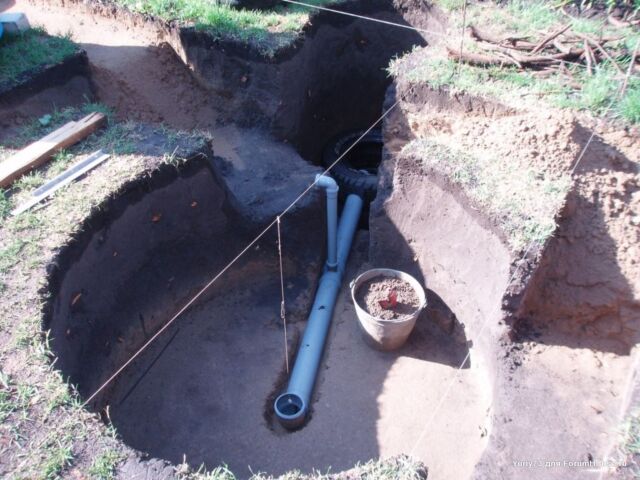

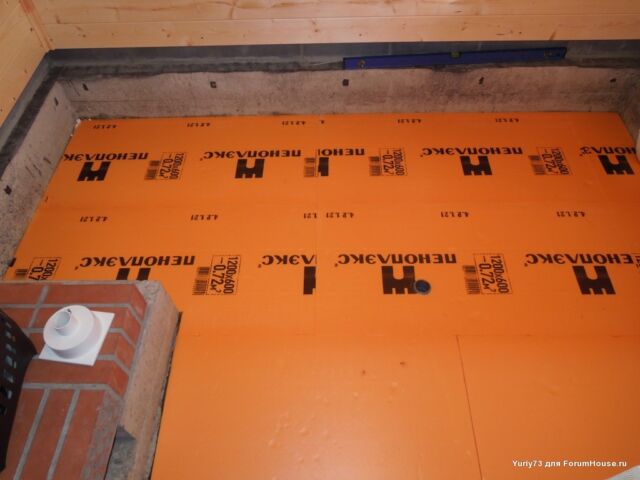

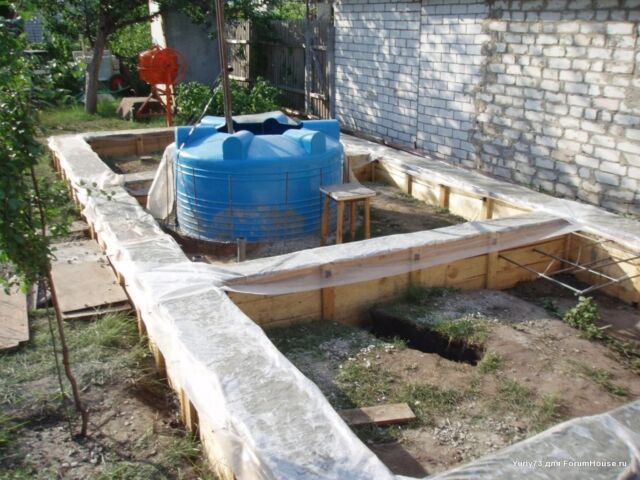

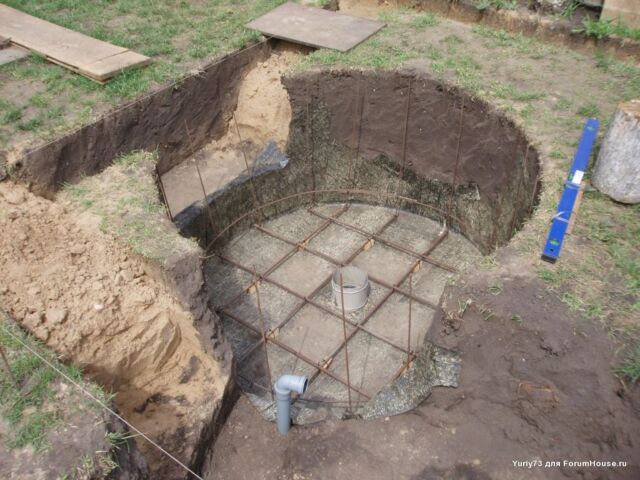

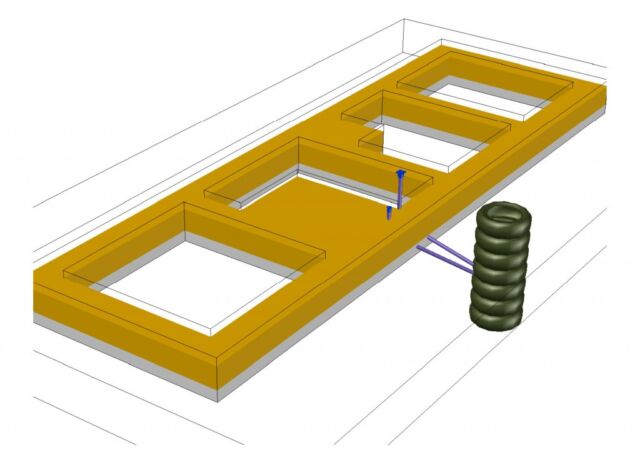

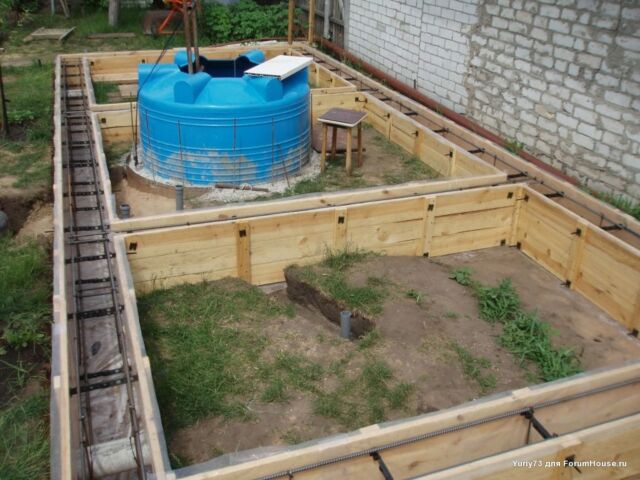

Первым делом были вырыты котлованы для фундамента и купели, а также проложены все канализационные коммуникации. Затем пластиковый контейнер залит бетонной плитой, окруженной металлической опалубкой. Предварительно под пластиковой ёмкостью была изготовлена бетонная стяжка и уложен утеплитель из экструдированного пенополистирола толщиной 20 мм.

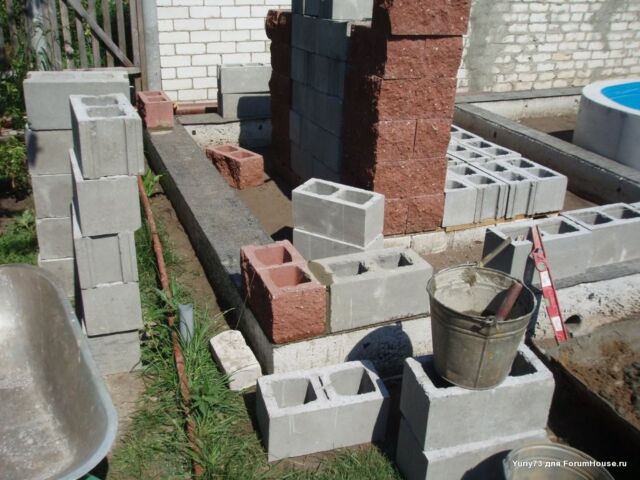

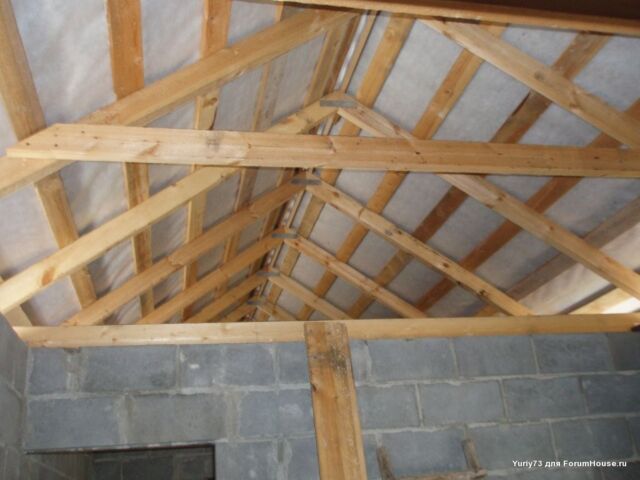

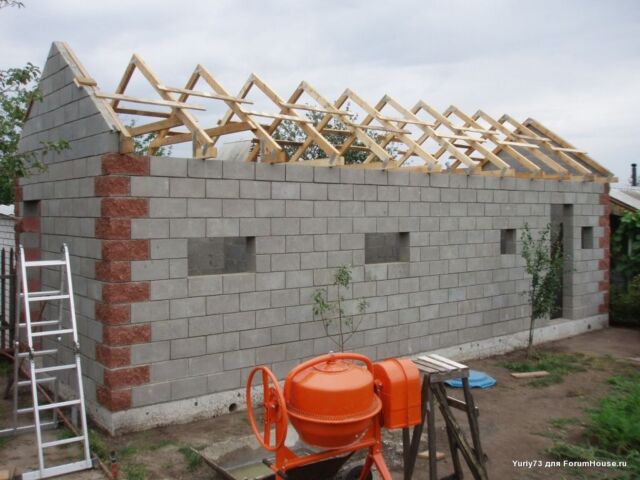

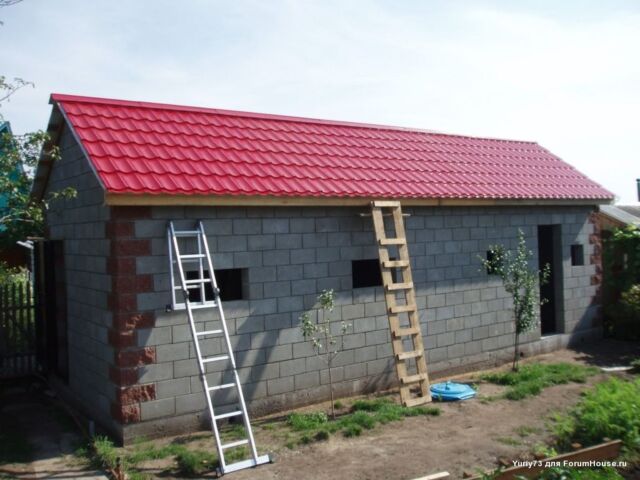

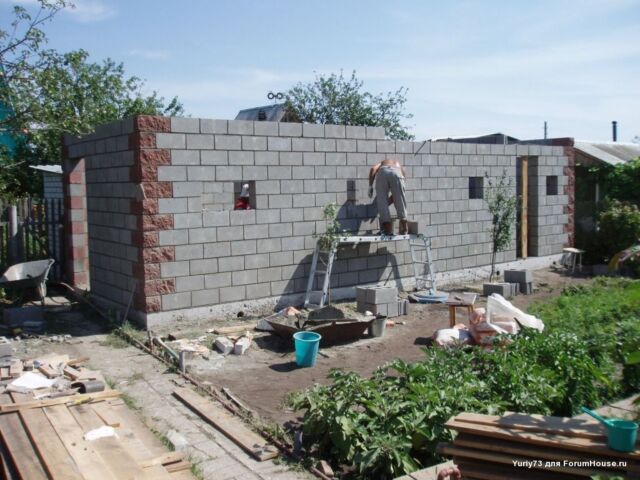

Далее изготовлена бетонная лента фундамента с подготовкой фундамента под будущую печь. После чего последовала работа по возведению стенового каркаса и обустройству крыши.

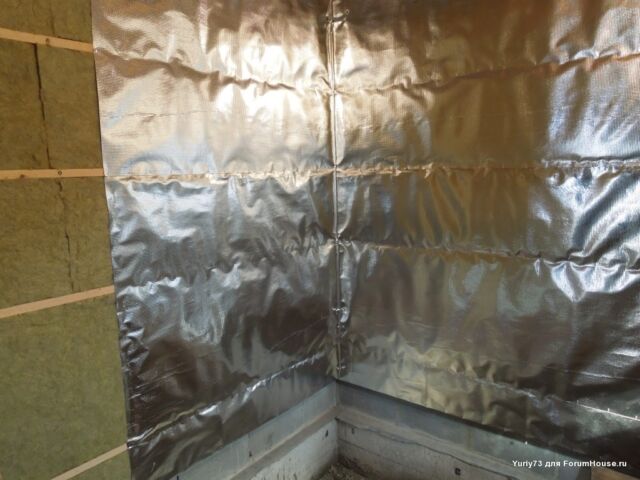

Парилка утеплена и пароизолирована.

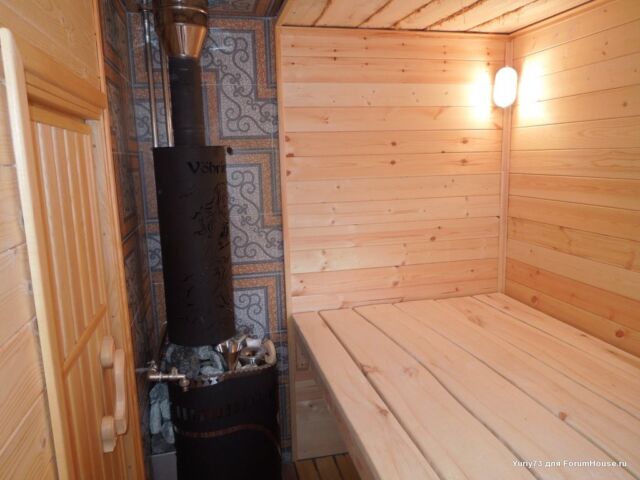

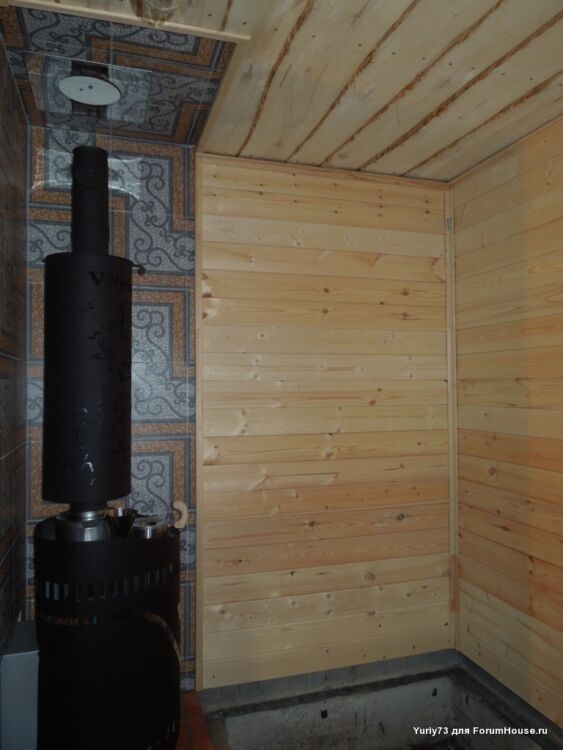

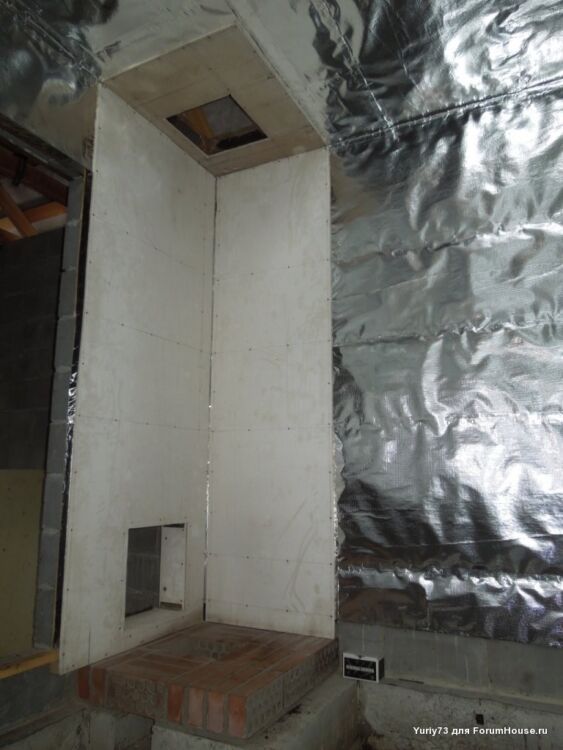

Печь установлена на подготовленный фундамент. Стены возле печки обшиты стекломагнезитовыми плитами.

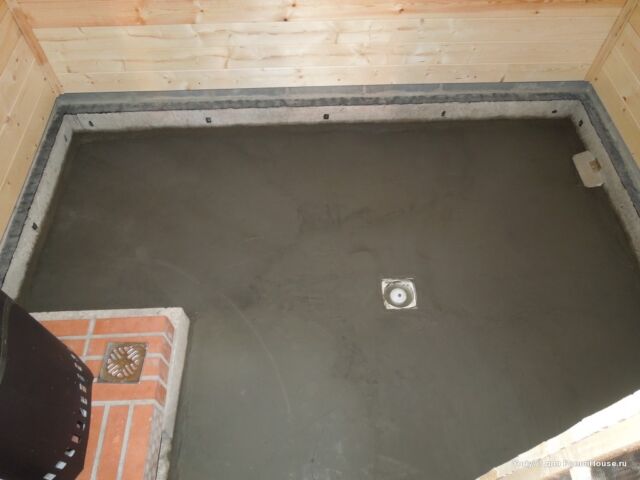

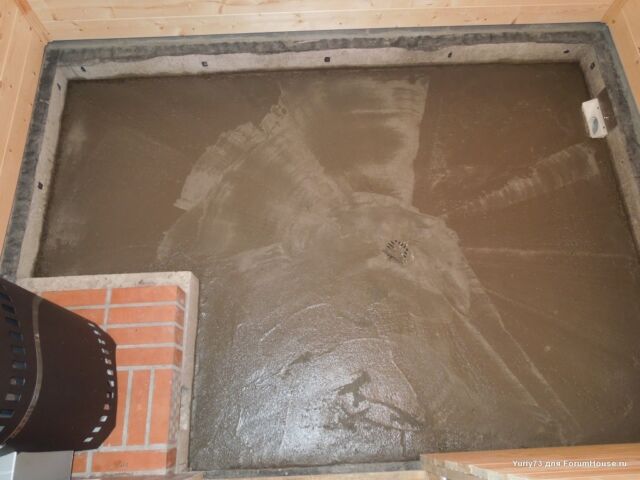

На полу в парилке — бетонная стяжка, обработанная гидроизоляционным составом.

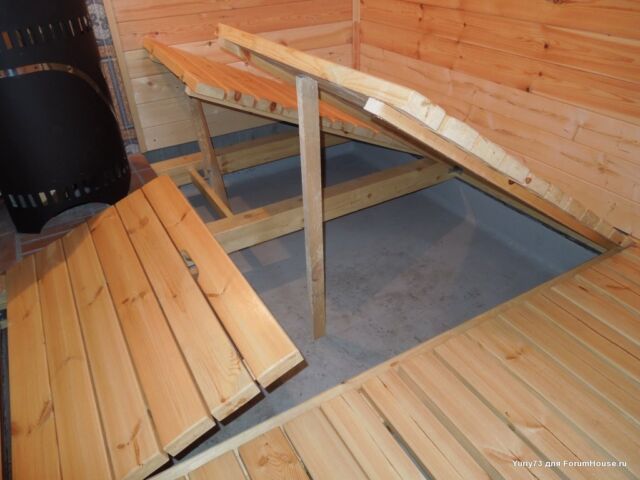

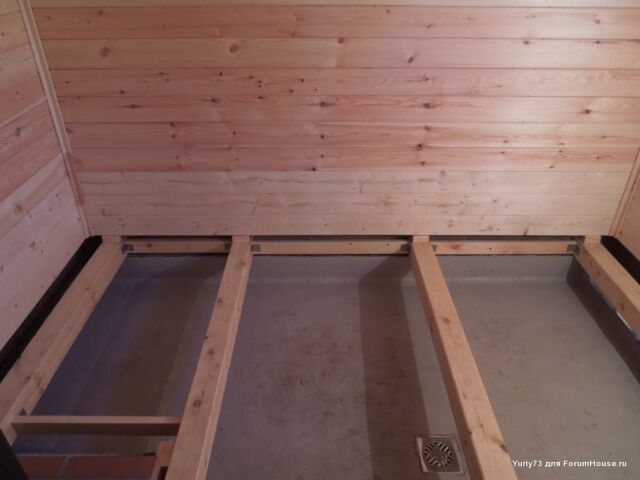

По периметру выполнена установка деревянных балок с поперечными лагами. Поверх уложены доски чистового проливного пола.

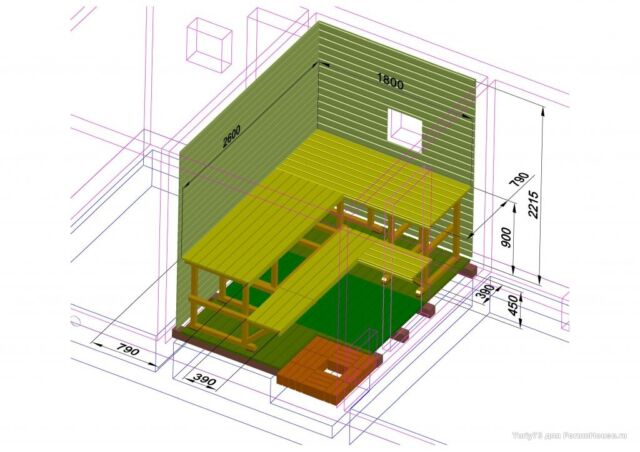

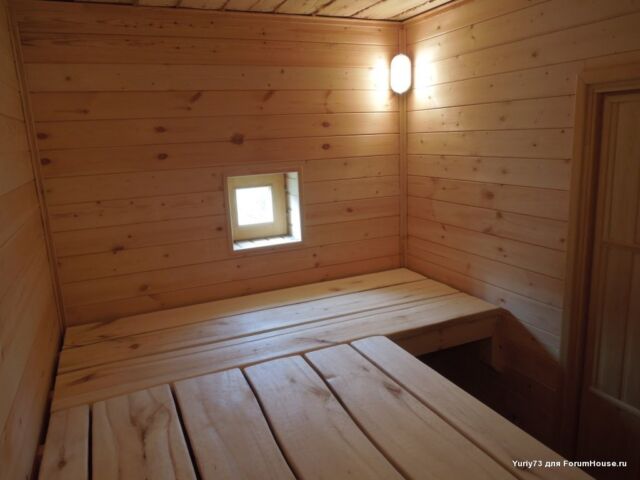

Сделаны полоки.

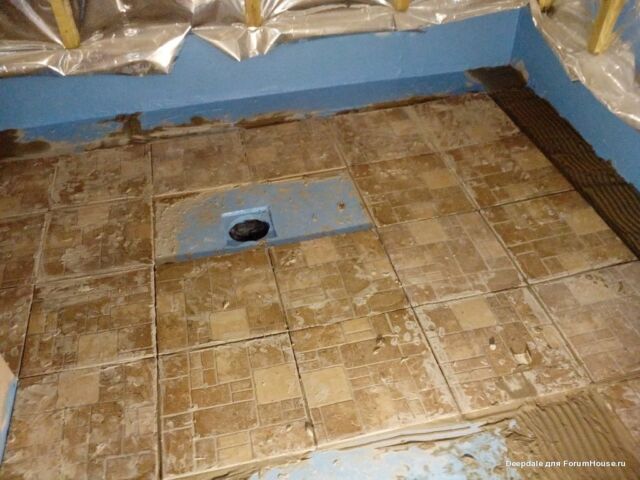

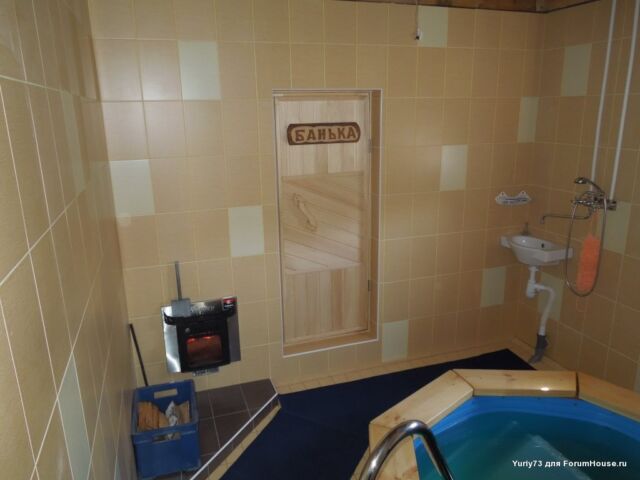

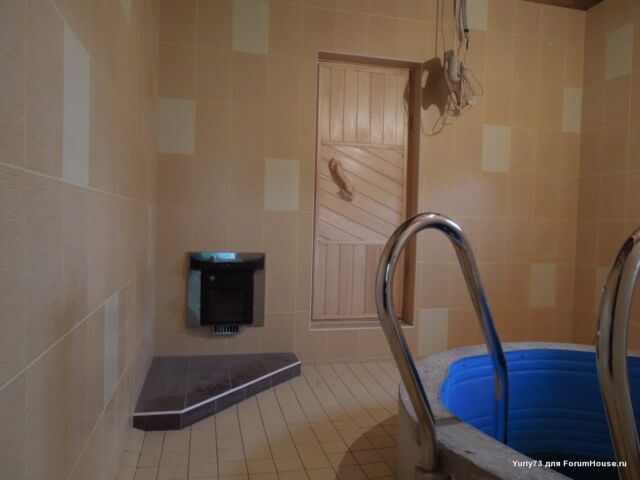

Моечная отделана керамогранитной плиткой.

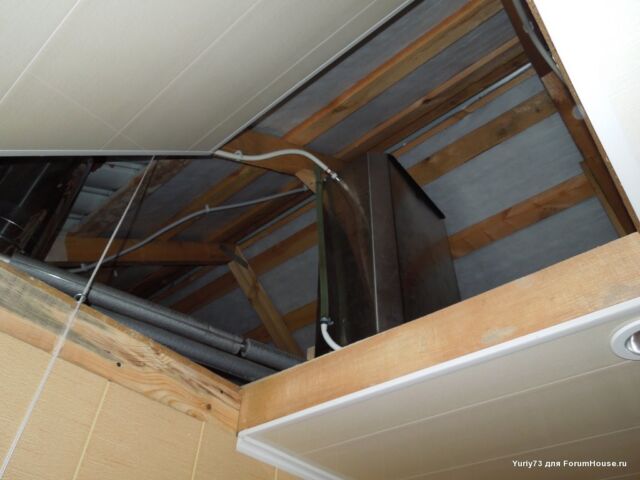

Под потолком в помывочной установлен бак для воды.

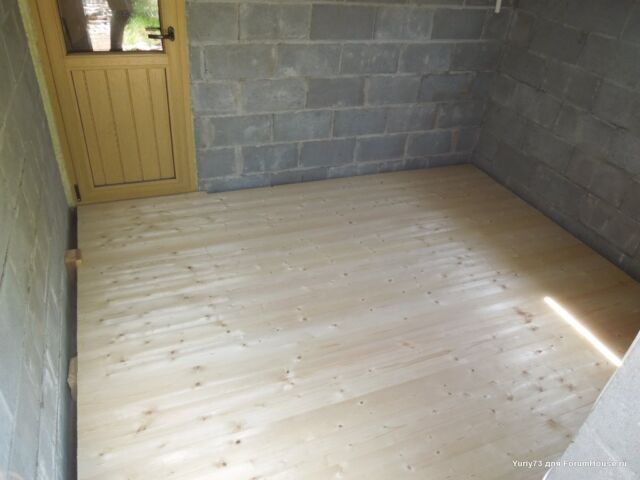

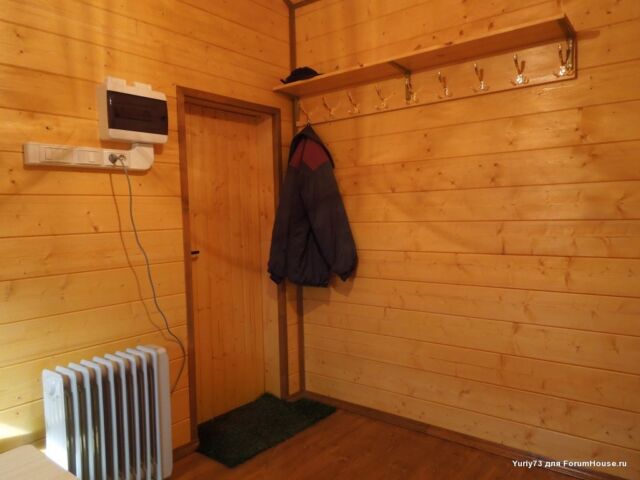

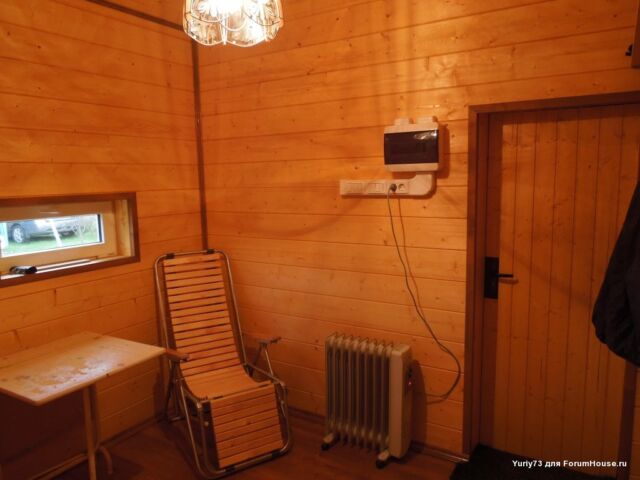

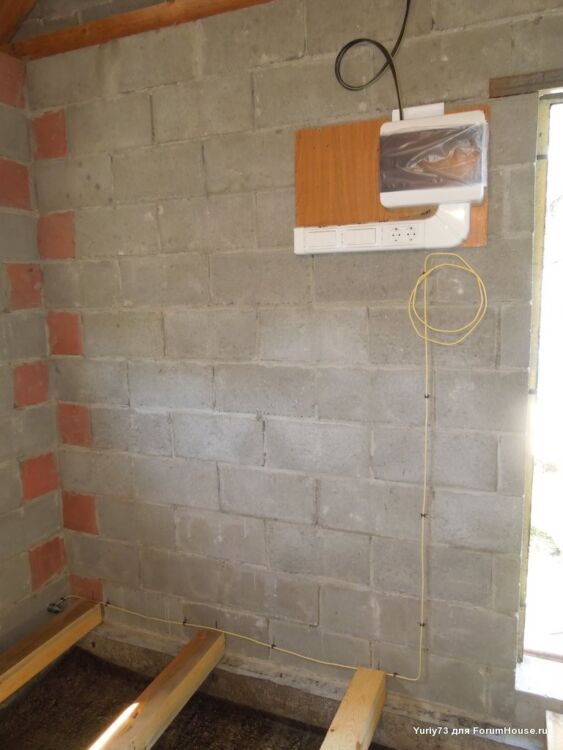

Комната отдыха с деревянным полом на лагах.
Финишная отделка выполнена также из дерева.
Эта баня из блоков с последовательным расположением прихожей, моечной и парилки несмотря на свои небольшие габариты очень удобно спроектирована. Каждое помещение имеет всё необходимое и в то же время здесь нет ничего лишнего. Купель, несмотря на скромные размеры помывочного отделения, достаточно большая и в помещении осталось даже небольшое пространство для душа и умывальника.
